Pernah nonton film di bioskop pakai kacamata khusus terus kayak ada benda yang keluar dari layar atau malah berasa masuk ke dunianya? Atau main game yang grafisnya kelihatan nyata banget? Nah, kemungkinan besar itu adalah pengalaman kamu dengan visual tiga dimensi alias 3D. Tapi sebenarnya, apa sih yang dimaksud dengan gambar tiga dimensi itu?

Secara sederhana, gambar tiga dimensi atau yang sering kita sebut gambar 3D adalah representasi visual dari sebuah objek atau adegan yang nggak cuma punya panjang (horizontal) dan lebar (vertikal) seperti gambar dua dimensi (2D), tapi juga punya kedalaman. Bayangin aja kayak dunia nyata yang kita tinggali, semua objek punya volume dan posisi di ruang. Nah, gambar 3D berusaha menangkap atau menciptakan ilusi ruang dan volume itu.

Kalau gambar 2D itu kayak foto biasa di kertas atau layar HP, dia datar. Cuma ada sumbu X (lebar) dan Y (tinggi). Tapi kalau gambar 3D, ada tambahan sumbu Z yang merepresentasikan kedalaman. Jadi, objek nggak cuma kelihatan pipih, tapi punya ketebalan, jarak, dan posisi relatif terhadap objek lain dalam ruang yang virtual.

Kenapa Mata Kita Bisa Melihat Dunia Sebagai 3D?¶

Sebelum ngomongin gambar 3D buatan manusia, penting buat tahu kenapa mata kita bisa melihat dunia di sekitar kita secara 3D. Ini ada hubungannya sama cara kerja sistem penglihatan kita:

Penglihatan Binokular¶

Kita punya dua mata yang terpisah beberapa sentimeter. Setiap mata melihat adegan dari sudut pandang yang sedikit berbeda. Otak kita kemudian memproses dua gambar yang sedikit berbeda ini dan menggabungkannya menjadi satu persepsi tunggal yang memiliki kedalaman. Ini namanya penglihatan binokular atau stereopsis. Coba deh, pejamkan satu mata, terus bergantian. Kamu akan sadar pandangan dari mata kiri dan kanan itu nggak identik persis. Perbedaan kecil inilah yang jadi modal buat otak kita ngukur jarak dan kedalaman.

Isyarat Monokular¶

Selain penglihatan binokular, otak kita juga pakai isyarat lain yang bisa didapat bahkan hanya dengan satu mata saja. Ini disebut isyarat monokular. Beberapa contohnya:

• Perspektif: Objek yang jauh terlihat lebih kecil daripada objek yang dekat. Garis paralel (kayak rel kereta) akan tampak bertemu di kejauhan.
• Shading dan Bayangan: Sumber cahaya menciptakan bayangan yang memberikan petunjuk tentang bentuk dan kedalaman objek. Bagian yang terang dan gelap pada sebuah bola misalnya, bikin kita tahu itu bukan lingkaran datar.
• Oklusi (Tumpang Tindih): Kalau satu objek menutupi sebagian objek lain, kita tahu objek yang menutupi itu lebih dekat.
• Tekstur Gradien: Permukaan dengan tekstur (misalnya kerikil) akan terlihat lebih padat teksturnya di kejauhan.
• Paralaks Gerak: Saat kita bergerak, objek yang lebih dekat akan tampak bergerak lebih cepat melintasi bidang pandang kita dibandingkan objek yang jauh.

Semua isyarat ini diproses secara otomatis oleh otak kita untuk menciptakan persepsi dunia yang kaya akan kedalaman, alias dalam format 3D.

Representasi Gambar 3D: Bukan Cuma Satu Macam!¶

Oke, sekarang balik ke gambar 3D buatan. Ketika kita bicara gambar 3D, ini bisa merujuk pada beberapa hal yang berbeda, tergantung konteksnya. Ada yang beneran bikin ilusi kedalaman saat dilihat, ada juga yang sekadar merepresentasikan objek yang punya dimensi 3D.

1. Grafika Komputer 3D (3D Computer Graphics)¶

Ini yang paling umum kalau kita ngomongin bikin “gambar 3D” di komputer. Ini adalah proses membuat model virtual dari objek atau adegan dalam ruang tiga dimensi menggunakan software komputer, lalu kemudian merendernya menjadi gambar 2D atau urutan gambar (animasi) yang menampilkan objek-objek tersebut dari sudut pandang tertentu dengan ilusi kedalaman.

Prosesnya kira-kira gini:
* Modeling: Membuat bentuk dasar objek (karakter, bangunan, pohon, dll.) menggunakan titik-titik (vertices), garis (edges), dan permukaan (faces). Ini seperti memahat di dunia digital.
* Texturing & Shading: Menambahkan detail permukaan, warna, dan bagaimana cahaya berinteraksi dengan permukaan objek (misalnya, apakah permukaannya mengkilap, kasar, transparan, dsb.).
* Rigging & Animation (untuk objek bergerak): Membuat ‘tulang’ digital pada model karakter atau objek lain agar bisa digerakkan, lalu membuat pergerakannya dari waktu ke waktu.
* Lighting: Menempatkan sumber cahaya virtual dalam adegan untuk menciptakan bayangan, pantulan, dan suasana.
* Rendering: Tahap akhir di mana komputer menghitung bagaimana cahaya berinteraksi dengan semua objek di adegan dari sudut pandang kamera virtual, lalu menciptakan gambar 2D final. Gambar inilah yang kita lihat di layar.

Jadi, hasil akhir dari grafika komputer 3D seringkali adalah gambar atau video 2D, tapi konten di dalamnya merepresentasikan ruang dan objek dalam tiga dimensi. Gambar 3D jenis ini bisa dilihat di film animasi modern (Pixar, Disney 3D), video game, visualisasi arsitektur, simulasi medis, dll.

2. Gambar Stereoskopik (Stereoscopic 3D)¶

Nah, kalau ini yang biasanya bikin kita perlu kacamata khusus buat nonton film atau lihat gambar biar terasa 3D-nya. Tujuan utamanya adalah menciptakan ilusi kedalaman dengan meniru cara kerja penglihatan binokular kita. Caranya? Dengan menyajikan dua gambar yang sedikit berbeda (satu untuk mata kiri, satu untuk mata kanan) pada waktu yang bersamaan. Otak kita lalu menggabungkannya dan mempersepsikan kedalaman.

Ada beberapa metode untuk menampilkan gambar stereoskopik:

• Anaglyph 3D: Ini yang paling tua dan paling sederhana. Menggunakan kacamata dengan lensa berwarna berbeda (biasanya merah dan cyan/biru). Dua gambar yang sedikit berbeda diberi filter warna (misalnya, gambar untuk mata kiri difilter merah, gambar untuk mata kanan difilter cyan) dan ditumpuk jadi satu. Kacamata anaglyph akan memfilter ulang gambar tersebut, sehingga mata kiri hanya melihat gambar yang seharusnya untuk mata kiri (yang difilter merah, tapi dilihat melalui lensa merah) dan mata kanan hanya melihat gambar yang seharusnya untuk mata kanan (yang difilter cyan, tapi dilihat melalui lensa cyan). Kekurangannya, warna asli gambar jadi terdistorsi.



• Polarisasi (Passive 3D): Metode ini umum dipakai di bioskop 3D besar atau TV 3D pasif. Dua proyektor atau satu layar menampilkan dua gambar yang dipolarisasi secara berbeda (misalnya, satu vertikal, satu horizontal, atau sirkular kiri/kanan). Kacamata pasif memiliki lensa yang juga dipolarisasi, sehingga setiap mata hanya menerima gambar yang sesuai dengan polarisasi lensanya. Kelebihannya, warnanya lebih akurat dibanding anaglyph dan kacamatanya ringan serta murah.

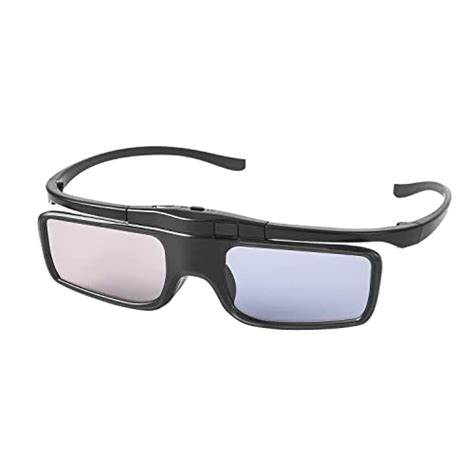

• Active Shutter 3D: Metode ini biasanya ada di TV 3D atau monitor gaming lama. Layar menampilkan gambar untuk mata kiri dan kanan secara bergantian dengan sangat cepat (misalnya, 120 kali per detik, 60 untuk kiri dan 60 untuk kanan). Kacamata aktif (yang butuh baterai) memiliki shutter (tirai elektronik) di setiap lensanya yang bisa terbuka dan menutup sangat cepat secara sinkron dengan layar. Saat layar menampilkan gambar untuk mata kiri, shutter mata kiri terbuka dan mata kanan tertutup, begitu juga sebaliknya. Metode ini bisa menghasilkan gambar Full HD untuk setiap mata, tapi kacamatanya lebih berat, mahal, dan bisa terasa berkedip bagi sebagian orang.



3. Gambar Autostereoskopik (Glasses-Free 3D)¶

Ini adalah layar atau gambar yang bisa menampilkan ilusi kedalaman 3D tanpa perlu kacamata khusus. Caranya macam-macam, tapi prinsipnya sama: mengarahkan gambar yang berbeda ke setiap mata penonton. Teknologi ini biasanya menggunakan lapisan khusus di depan layar:

• Parallax Barrier: Lapisan ini punya celah-celah vertikal tipis yang diatur sedemikian rupa sehingga piksel-piksel untuk mata kiri hanya bisa dilihat dari sudut pandang mata kiri, dan piksel untuk mata kanan hanya bisa dilihat dari sudut pandang mata kanan.



• Lensa Lentikular: Mirip dengan gambar yang terlihat berbeda kalau dilihat dari sudut berbeda (misalnya kartu pos yang gambarnya berubah). Lapisan ini terdiri dari lensa-lensa kecil yang mengarahkan cahaya dari piksel-piksel tertentu ke sudut pandang mata kiri atau kanan.

Teknologi autostereoskopik ini dipakai di beberapa perangkat seperti Nintendo 3DS atau layar ponsel/monitor 3D tanpa kacamata, tapi efek 3D-nya seringkali hanya optimal dari sudut pandang tertentu.

4. Holografi¶

Ini adalah bentuk representasi 3D yang paling ‘benar-benar’ 3D. Hologram bukanlah gambar biasa, melainkan rekaman pola interferensi cahaya yang memantul dari objek. Saat hologram disinari cahaya yang tepat, pola tersebut akan merekonstruksi gelombang cahaya asli yang memantul dari objek, sehingga penonton bisa melihat objek tersebut seolah-olah ada di sana, lengkap dengan kedalaman dan perspektif yang berubah saat penonton bergerak. Hologram bisa dilihat dari berbagai sudut tanpa kacamata.

Meskipun sering disebut “hologram” dalam konteks panggung (seperti penampilan artis yang sudah meninggal), kebanyakan dari itu sebenarnya adalah trik visual yang disebut Pepper’s Ghost, yang memantulkan gambar 2D atau 3D (grafis komputer) ke layar tembus pandang. Hologram sejati yang bisa dilihat dari berbagai sudut tanpa media perantara masih dalam pengembangan, tapi teknologinya terus maju.

Aplikasi Gambar 3D di Berbagai Bidang¶

Kenapa sih gambar 3D ini penting dan banyak dipakai? Karena kemampuannya merepresentasikan ruang dan volume itu sangat berguna!

• Hiburan: Film animasi, video game, film live-action dengan efek visual (VFX), semuanya sangat bergantung pada grafika komputer 3D. Visual stereoskopik 3D juga memberikan pengalaman menonton yang lebih imersif di bioskop.



• Desain dan Arsitektur: Arsitek bisa membuat model 3D bangunan sebelum dibangun. Desainer produk bisa merancang dan melihat prototipe virtual. Desainer interior bisa memvisualisasikan ruangan dengan detail. Ini membantu dalam perencanaan, komunikasi dengan klien, dan mendeteksi masalah desain lebih awal.



• Medis: Pemindaian seperti CT scan dan MRI menghasilkan data 3D dari tubuh pasien. Dokter bisa melihat organ, tulang, atau tumor dari berbagai sudut, membantu dalam diagnosis dan perencanaan operasi. Model 3D organ juga dipakai untuk edukasi.



• Teknik dan Manufaktur: Insinyur menggunakan model 3D (CAD - Computer-Aided Design) untuk merancang komponen mesin, kendaraan, atau struktur. Ini memungkinkan simulasi, analisis, dan produksi yang presisi. Teknologi 3D printing juga bergantung pada model 3D.



• Virtual Reality (VR) dan Augmented Reality (AR): Kedua teknologi ini sangat mengandalkan grafika 3D. VR menciptakan lingkungan virtual 3D yang sepenuhnya mengelilingi pengguna. AR menempatkan objek 3D virtual ke dalam dunia nyata yang dilihat melalui kamera perangkat.



• Edukasi: Model 3D organ tubuh, molekul, dinosaurus, atau planet bisa membantu siswa memahami konsep-konsep yang kompleks secara visual.

• Visualisasi Data: Data yang kompleks bisa direpresentasikan dalam grafik 3D untuk memudahkan pemahaman pola dan hubungan.

Fakta Menarik Seputar 3D¶

• Teknologi stereoskopik sudah ada sejak abad ke-19 lho! Stereoskop, alat untuk melihat dua foto berdampingan agar terlihat 3D, sangat populer di era Victoria.
• Pembuatan grafika komputer 3D (CG 3D) modern itu butuh power komputasi yang luar biasa. Merender satu frame (gambar tunggal) dari film animasi berdurasi panjang bisa memakan waktu berjam-jam bahkan berhari-hari di komputer yang sangat canggih. Studio animasi besar punya render farm, jaringan ratusan bahkan ribuan komputer hanya untuk tugas rendering ini.
• Efek 3D di film stereoskopik kadang bikin pusing atau mual bagi sebagian orang. Ini seringkali karena konflik vergence-accommodation. Saat melihat objek di dunia nyata, mata kita fokus (accommodation) pada jarak objek yang sama dengan jarak di mana mata kita bertemu (vergence) untuk melihat objek itu. Di bioskop 3D, mata kita mungkin bertemu di titik di depan layar (untuk objek yang “keluar”) atau di belakang layar (untuk objek yang “masuk”), tapi mata kita tetap fokus ke layar itu sendiri. Ketidaksesuaian inilah yang bisa memicu ketidaknyamanan.

Masa Depan Gambar 3D¶

Teknologi 3D terus berkembang pesat. Layar autostereoskopik makin canggih dan bisa dilihat dari banyak sudut. Teknologi hologram sejati semakin mendekati kenyataan. VR dan AR menjadi lebih realistis dan terjangkau, membuka pintu untuk pengalaman 3D yang lebih imersif dalam gaming, edukasi, kolaborasi jarak jauh, dan banyak lagi. Pembuatan model 3D juga semakin mudah dengan adanya teknologi photogrammetry (membuat model 3D dari foto-foto) atau scanner 3D.

Bisa dibilang, gambar 3D bukan cuma tren sesaat, tapi sudah jadi bagian integral dari cara kita berinteraksi dengan teknologi dan memahami dunia, baik itu dalam bentuk visual yang merepresentasikan 3D atau visual yang menciptakan ilusi 3D.
