Bagaimana Listrik Sampai ke Rumahmu? Pahami Penyaluran Energi Listrik dengan Gampang

Table of Contents

Penyaluran energi listrik adalah proses krusial yang memastikan listrik yang dihasilkan di pembangkit listrik bisa sampai ke rumah, kantor, pabrik, dan tempat-tempat lain yang membutuhkannya. Ini bukan sekadar mengirimkan arus listrik dari satu titik ke titik lain, tapi merupakan sistem yang sangat kompleks dan terintegrasi. Sistem ini melibatkan serangkaian infrastruktur, mulai dari menara tinggi di pegunungan hingga kabel kecil yang masuk ke meteran rumahmu. Tanpa sistem penyaluran yang handal, semua listrik yang dihasilkan pembangkit akan sia-sia karena tidak bisa sampai ke pengguna akhir.

Dari Mana Listrik Berasal? Sistem Pembangkitan¶

Sebelum listrik bisa disalurkan, tentu saja harus dihasilkan terlebih dahulu. Proses ini dilakukan di pembangkit listrik, yang bisa berasal dari berbagai sumber energi. Ada pembangkit listrik tenaga uap (PLTU) yang menggunakan batu bara atau gas, pembangkit listrik tenaga air (PLTA) dari bendungan, pembangkit listrik tenaga panas bumi (PLTP), pembangkit listrik tenaga surya (PLTS), pembangkit listrik tenaga angin (PLTB), dan masih banyak lagi. Masing-masing pembangkit ini memiliki cara kerja unik untuk mengubah energi primer (panas, air, matahari, angin) menjadi energi listrik yang siap digunakan.

Listrik yang dihasilkan oleh generator di pembangkit biasanya memiliki tegangan tertentu, tapi tegangan ini masih belum siap untuk dikirimkan jarak jauh. Di sinilah peran sistem penyaluran dimulai, diawali dengan menaikkan tegangan listrik.

Perjalanan Jauh Listrik: Sistem Transmisi¶

Setelah listrik dihasilkan dan tegangannya dinaikkan, ia memulai perjalanan jauh melalui sistem transmisi. Sistem ini berfungsi untuk membawa energi listrik dalam jumlah besar dari pusat pembangkitan ke gardu-gardu induk yang tersebar di berbagai wilayah. Bayangkan ini seperti jalan tol supercepat untuk listrik.

Sistem transmisi beroperasi pada tegangan yang sangat tinggi, seringkali mencapai ratusan kilovolt (kV), misalnya 150 kV, 275 kV, atau bahkan 500 kV. Penggunaan tegangan tinggi ini punya alasan penting, yaitu untuk mengurangi susut energi atau kehilangan daya selama perjalanan. Susut daya ini terutama disebabkan oleh resistansi kabel. Dengan menaikkan tegangan, arus yang mengalir menjadi lebih kecil untuk jumlah daya yang sama (P = V * I), dan kehilangan daya (P_loss = I^2 * R) berkurang secara signifikan.

Jaringan Transmisi (SUTET/SUTTAS)¶

Jaringan transmisi ini biasanya terdiri dari Saluran Udara Tegangan Ekstra Tinggi (SUTET) atau Saluran Udara Tegangan Tinggi (SUTT). Kabel-kabel ini digantung pada menara-menara baja yang kokoh, yang sering kita lihat membentang melintasi perbukitan, persawahan, atau di pinggir kota. Menara-menara ini berfungsi untuk menjaga jarak aman antara kabel bertegangan tinggi dengan tanah atau objek lain. Selain saluran udara, ada juga Saluran Kabel Tegangan Tinggi (SKTT) yang berada di bawah tanah, biasanya digunakan di area perkotaan yang padat.

Kabel transmisi ini terbuat dari bahan konduktor yang sangat baik, seperti aluminium dengan inti baja untuk kekuatan mekanisnya. Jumlah dan ukuran kabel pada setiap menara disesuaikan dengan jumlah daya yang perlu disalurkan.

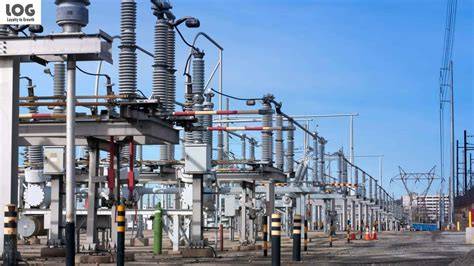

Gardu Induk (Substation)¶

Di ujung jaringan transmisi, listrik bertegangan super tinggi ini masuk ke Gardu Induk (GI). Gardu induk adalah fasilitas penting dalam sistem penyaluran. Di sini, tegangan listrik yang sangat tinggi tadi diturunkan menggunakan transformator (trafo) menjadi tegangan yang lebih rendah, namun masih tergolong tinggi (misalnya 20 kV atau 60 kV).

Selain menurunkan tegangan, gardu induk juga berperan sebagai pusat pengaturan dan pengawasan aliran listrik. Terdapat berbagai peralatan seperti sakelar, pemutus daya, relai proteksi, dan sistem kontrol yang memastikan aliran listrik tetap stabil dan aman. Gardu induk juga bisa menjadi titik interkoneksi antara beberapa jalur transmisi.

Kenapa Harus Tegangan Tinggi? Fakta Menarik!¶

Mengapa listrik harus ‘disiksa’ dengan dinaikkan tegangannya sampai ratusan ribu Volt hanya untuk diturunkan lagi di gardu induk? Alasannya, seperti disebutkan sedikit di atas, adalah untuk meminimalkan kehilangan energi saat disalurkan jarak jauh. Kehilangan energi ini terjadi karena hambatan (resistansi) pada kabel.

Hukum Ohm dan rumus daya mengajarkan kita bahwa daya (P) sama dengan tegangan (V) dikalikan arus (I), atau P = V * I. Kehilangan daya (P_loss) pada kabel yang memiliki resistansi (R) dihitung dengan rumus P_loss = I^2 * R. Jadi, semakin besar arus (I) yang mengalir untuk menyalurkan daya tertentu, semakin besar pula kehilangan dayanya (sebanding dengan kuadrat arus!).

Dengan menaikkan tegangan (V) untuk daya (P) yang sama, arus (I) yang dibutuhkan akan jauh lebih kecil (I = P/V). Ketika arus (I) menjadi kecil, kehilangan daya (P_loss = I^2 * R) akan sangat berkurang karena faktor arus dikuadratkan. Inilah alasan utama mengapa transmisi listrik jarak jauh selalu dilakukan pada tegangan yang sangat tinggi, demi efisiensi yang optimal. Tanpa transmisi tegangan tinggi, pembangkit listrik harus dibangun sangat dekat dengan konsumen, yang tentu saja tidak praktis dan mahal.

Listrik Sampai ke Rumah Kita: Sistem Distribusi¶

Setelah melewati gardu induk, listrik yang tegangannya sudah diturunkan tadi kemudian masuk ke sistem distribusi. Inilah bagian sistem penyaluran yang paling dekat dengan kita sebagai pengguna akhir. Sistem distribusi berfungsi untuk mengantarkan listrik dari gardu induk ke rumah-rumah, perkantoran, toko, dan industri kecil.

Tegangan pada sistem distribusi jauh lebih rendah dibandingkan sistem transmisi, biasanya 20 kV (disebut tegangan menengah) atau 60 kV di beberapa sistem lama. Listrik ini disalurkan melalui jaringan kabel yang membentang di perkotaan dan perdesaan.

Gardu Distribusi¶

Sebelum listrik bisa masuk ke rumah kita, yang kebanyakan menggunakan tegangan rendah (misalnya 220 Volt atau 380 Volt), tegangan menengah (20 kV) tadi harus diturunkan lagi. Proses penurunan tegangan ini terjadi di Gardu Distribusi. Gardu distribusi ini ukurannya jauh lebih kecil dari gardu induk, dan sering kita lihat di pinggir jalan, berbentuk kotak di atas tiang listrik atau di dalam bangunan kecil.

Di dalam gardu distribusi terdapat transformator distribusi yang menurunkan tegangan dari 20 kV menjadi tegangan rendah yang siap digunakan oleh konsumen. Tegangan rendah inilah yang kemudian disalurkan melalui jaringan distribusi tegangan rendah.

Jaringan Distribusi (SUTR/SKTR)¶

Dari gardu distribusi, listrik tegangan rendah disalurkan melalui jaringan distribusi tegangan rendah, yang bisa berupa Saluran Udara Tegangan Rendah (SUTR) menggunakan tiang-tiang listrik biasa di pinggir jalan, atau Saluran Kabel Tegangan Rendah (SKTR) yang ditanam di bawah tanah. Inilah kabel-kabel yang kita lihat sehari-hari di lingkungan sekitar kita.

Kabel-kabel ini kemudian dihubungkan ke setiap bangunan konsumen melalui sambungan rumah. Sambungan rumah ini adalah kabel yang keluar dari tiang listrik atau jalur bawah tanah dan masuk ke rumahmu, terhubung dengan meteran listrik.

Meteran Listrik dan Instalasi Rumah¶

Meteran listrik adalah titik serah terima antara penyedia listrik (misalnya PLN di Indonesia) dengan konsumen. Meteran ini mencatat jumlah energi listrik (dalam kilowatt-jam atau kWh) yang kamu gunakan, yang menjadi dasar perhitungan tagihan listrikmu. Setelah meteran, listrik masuk ke dalam instalasi listrik di dalam rumahmu.

Instalasi listrik rumah tangga terdiri dari berbagai komponen seperti Miniature Circuit Breaker (MCB) atau sekring untuk pengaman, sakelar, stop kontak, dan kabel-kabel yang mendistribusikan listrik ke lampu dan peralatan elektronik lainnya. Sistem instalasi ini harus dipasang sesuai standar keamanan untuk menghindari risiko sengatan listrik atau kebakaran.

Komponen Penting dalam Penyaluran Listrik¶

Selain menara transmisi, gardu induk, dan gardu distribusi, ada beberapa komponen kunci lain yang sangat penting dalam keseluruhan sistem penyaluran listrik. Masing-masing punya peran spesifik untuk memastikan listrik mengalir dengan aman dan efisien.

Konduktor (Kabel/Kawat)¶

Ini adalah ‘jalur’ fisik tempat listrik mengalir. Konduktor dalam sistem penyaluran listrik biasanya terbuat dari bahan dengan konduktivitas tinggi seperti aluminium atau tembaga. Aluminium lebih sering digunakan untuk saluran transmisi dan distribusi udara karena lebih ringan dan ekonomis meskipun konduktivitasnya sedikit lebih rendah dari tembaga. Kabel transmisi tegangan tinggi seringkali menggunakan inti baja untuk memberikan kekuatan mekanis tambahan agar tidak putus meskipun membentang jauh antar menara.

Isolator¶

Komponen ini berfungsi untuk memisahkan konduktor bertegangan dari struktur pendukungnya (seperti menara atau tiang) dan dari tanah. Listrik, terutama pada tegangan tinggi, sangat berbahaya dan bisa mengalir ke mana saja jika tidak terisolasi dengan baik. Isolator terbuat dari bahan yang tidak menghantarkan listrik dengan baik, seperti keramik, kaca, atau polimer komposit. Kamu bisa melihat isolator berbentuk piringan bertumpuk pada menara transmisi atau isolator berbentuk keramik di tiang-tiang listrik biasa.

Trafo (Transformer)¶

Transformator adalah jantung dari sistem penyaluran. Fungsinya sangat vital: menaikkan (step-up) tegangan listrik di dekat pembangkit sebelum ditransmisikan, dan menurunkan (step-down) tegangan di gardu induk dan gardu distribusi sebelum didistribusikan ke konsumen. Trafo bekerja berdasarkan prinsip induksi elektromagnetik. Tanpa trafo, penyaluran listrik jarak jauh pada tegangan tinggi akan sangat tidak efisien, dan tegangan tinggi tidak akan bisa diturunkan menjadi tegangan yang aman dan sesuai untuk penggunaan rumah tangga.

Sakelar dan Pemutus Daya (Switchgear)¶

Komponen ini berfungsi untuk menghubungkan atau memutus aliran listrik pada bagian-bagian tertentu dari jaringan. Sakelar (switch) digunakan untuk operasi normal, sementara pemutus daya (circuit breaker) adalah perangkat keamanan yang sangat penting. Pemutus daya akan secara otomatis memutus aliran listrik jika terjadi gangguan seperti hubungan singkat (korsleting) atau beban berlebih, untuk mencegah kerusakan peralatan atau bahaya kebakaran. Perangkat ini tersebar di seluruh sistem, mulai dari gardu induk hingga instalasi rumah (MCB).

Tantangan dalam Penyaluran Energi Listrik¶

Mengantarkan listrik dari pembangkit hingga ke rumahmu bukanlah tugas yang mudah. Ada banyak tantangan yang harus dihadapi dalam sistem penyaluran energi listrik.

Susut Energi (Losses)¶

Seperti yang sudah dibahas sedikit, kehilangan energi dalam bentuk panas karena resistansi kabel adalah masalah utama. Meskipun transmisi tegangan tinggi meminimalkan ini, tetap saja ada kehilangan daya selama perjalanan. Selain resistansi, ada juga kehilangan daya karena efek korona (ionisasi udara di sekitar konduktor tegangan sangat tinggi) dan kehilangan pada transformator. Mengurangi susut energi adalah target penting untuk meningkatkan efisiensi dan mengurangi biaya operasional.

Keamanan dan Keandalan¶

Menjamin pasokan listrik yang stabil (keandalan) dan aman adalah prioritas utama. Gangguan pada sistem penyaluran, seperti pohon tumbang menimpa kabel, petir, atau kerusakan peralatan, bisa menyebabkan pemadaman listrik. Sistem proteksi canggih dan pemeliharaan rutin diperlukan untuk meminimalkan risiko gangguan dan memastikan pasokan listrik tetap ada saat dibutuhkan. Keamanan juga mencakup perlindungan terhadap masyarakat dari bahaya tegangan tinggi dan mencegah pencurian listrik.

Faktor Lingkungan¶

Pembangunan dan pengoperasian infrastruktur penyaluran listrik juga menghadapi tantangan lingkungan. Pembangunan menara transmisi dan jalur kabel bisa memerlukan pembukaan lahan dan berdampak pada ekosistem. Selain itu, ada isu terkait medan elektromagnetik yang dihasilkan oleh saluran tegangan tinggi, meskipun dampaknya terhadap kesehatan masih menjadi subjek penelitian yang terus-menerus.

Peningkatan Kebutuhan¶

Kebutuhan energi listrik terus meningkat seiring pertumbuhan populasi dan perkembangan ekonomi. Sistem penyaluran harus terus diperluas dan ditingkatkan kapasitasnya untuk bisa menampung dan mendistribusikan daya yang semakin besar. Ini memerlukan investasi besar dan perencanaan jangka panjang.

Teknologi Terbaru dalam Penyaluran Listrik¶

Industri energi terus berinovasi untuk meningkatkan efisiensi, keandalan, dan keberlanjutan sistem penyaluran listrik. Beberapa perkembangan teknologi yang penting antara lain:

Smart Grid¶

Konsep Smart Grid atau jaringan pintar adalah masa depan penyaluran listrik. Smart grid menggunakan teknologi digital, komunikasi, dan sensor untuk memantau dan mengelola aliran listrik secara real-time. Ini memungkinkan identifikasi dan isolasi gangguan dengan cepat, manajemen beban yang lebih efisien, integrasi sumber energi terbarukan yang sifatnya intermiten (seperti surya dan angin), serta interaksi dua arah dengan konsumen (misalnya, memungkinkan pengguna memantau konsumsi mereka atau bahkan menjual kembali listrik dari panel surya atap mereka).

Penyaluran DC Tegangan Tinggi (HVDC)¶

Mayoritas sistem penyaluran listrik saat ini menggunakan arus bolak-balik (AC). Namun, untuk penyaluran daya dalam jumlah sangat besar melalui jarak yang sangat jauh (ribuan kilometer) atau melalui kabel bawah laut, sistem Arus Searah Tegangan Tinggi (High-Voltage Direct Current - HVDC) menawarkan beberapa keuntungan signifikan. HVDC memiliki susut energi yang lebih rendah dibandingkan AC untuk jarak ekstrem, tidak memerlukan sinkronisasi frekuensi antar sistem yang berbeda, dan lebih cocok untuk kabel bawah laut.

Tips Terkait Penggunaan Listrik¶

Memahami bagaimana listrik sampai ke rumah kita bisa membuat kita lebih menghargai infrastruktur ini dan menggunakannya secara lebih bertanggung jawab. Berikut beberapa tips:

• Hemat Energi: Gunakan listrik seperlunya. Matikan lampu dan peralatan elektronik saat tidak digunakan. Ini tidak hanya mengurangi tagihanmu, tapi juga mengurangi beban pada sistem penyaluran.
• Gunakan Peralatan Efisien: Pilih peralatan rumah tangga yang memiliki label efisiensi energi. Peralatan ini menggunakan daya listrik yang lebih sedikit untuk fungsi yang sama.
• Periksa Instalasi Rumah: Pastikan instalasi listrik di rumahmu dalam kondisi baik dan sesuai standar. Kabel yang sudah tua atau longgar bisa menyebabkan susut daya dan bahkan bahaya kebakaran. Mintalah teknisi listrik berlisensi untuk memeriksanya secara berkala.
• Jaga Jarak Aman: Selalu waspada terhadap bahaya listrik. Jaga jarak aman dari tiang listrik, menara transmisi, atau kabel listrik yang jatuh. Jangan pernah mencoba memperbaiki sendiri instalasi listrik yang rumit jika tidak memiliki pengetahuan dan alat yang memadai.

Fakta Menarik Seputar Listrik dan Penyalurannya¶

• Listrik Bergerak Cepat: Arus listrik bergerak dengan kecepatan cahaya di dalam kabel! Meskipun elektronnya sendiri bergerak lambat, energi gelombang elektromagnetik yang membawa muatan merambat sangat cepat.
• Menara Transmisi Tahan Bencana: Menara SUTET dirancang untuk sangat kokoh dan tahan terhadap berbagai kondisi cuaca ekstrem, termasuk angin kencang dan gempa bumi, untuk memastikan keandalan pasokan listrik.
• Sistem Interkoneksi: Sistem penyaluran listrik di satu negara seringkali terhubung (terinterkoneksi) dengan sistem negara tetangga. Ini memungkinkan pertukaran daya listrik antar negara dan meningkatkan stabilitas pasokan secara regional. Di Indonesia, ada sistem Jawa-Bali dan Sumatera yang saling terhubung, dan ada juga rencana interkoneksi antar pulau dan bahkan antar negara ASEAN.
• Harmonisa: Peralatan elektronik modern, terutama yang menggunakan switching power supply, bisa menghasilkan “harmonisa” yang merupakan distorsi pada bentuk gelombang arus dan tegangan AC. Harmonisa ini bisa meningkatkan susut energi dan mengganggu peralatan lain dalam jaringan distribusi.

Memahami penyaluran energi listrik membuka mata kita betapa canggihnya sistem ini. Dari pembangkit raksasa, melewati menara tinggi, hingga tiba di sakelar lampu di kamarmu, ada serangkaian proses dan teknologi yang bekerja tanpa henti. Sistem ini adalah tulang punggung peradaban modern kita.

Jadi, itulah gambaran umum tentang apa yang dimaksud dengan penyaluran energi listrik. Sebuah sistem yang kompleks, vital, dan terus berkembang seiring kemajuan teknologi dan peningkatan kebutuhan kita akan energi.

Punya pertanyaan atau pengalaman menarik terkait listrik di rumahmu? Atau mungkin kamu tahu fakta menarik lain tentang penyaluran listrik? Jangan ragu untuk berkomentar di bawah dan berbagi pendapatmu!
