Mengenal Sistem Transmisi Listrik: Begini Cara Energi Sampai ke Rumahmu!

Table of Contents

Pernahkah kamu berpikir, bagaimana listrik yang menyalakan lampu di rumahmu, menghidupkan smartphone, atau menggerakkan kulkas bisa sampai ke sana? Listrik itu tidak tiba-tiba muncul di sakelar, lho. Ia melakukan perjalanan yang sangat jauh dan rumit dari tempat ia dibuat. Nah, perjalanan inilah yang melibatkan sesuatu yang kita sebut sistem transmisi energi listrik.

Secara sederhana, sistem transmisi energi listrik adalah jaringan infrastruktur yang dirancang khusus untuk mengangkut energi listrik dalam jumlah besar dari lokasi pembangkit listrik (tempat listrik diproduksi) ke gardu induk distribusi (tempat listrik disalurkan ke konsumen). Bayangkan seperti jalan tol utama untuk listrik, yang menghubungkan “pabrik” listrik dengan “kota-kota” konsumen, sebelum akhirnya masuk ke “jalanan kecil” (sistem distribusi) di lingkunganmu. Tanpa sistem ini, listrik yang dihasilkan di pembangkit yang letaknya mungkin ratusan kilometer darimu tidak akan pernah sampai ke rumahmu.

Komponen Utama Sistem Transmisi¶

Sistem transmisi ini bukan cuma kabel panjang doang, tapi terdiri dari beberapa komponen penting yang bekerja sama. Setiap bagian punya peran spesifiknya masing-masing supaya listrik bisa mengalir dengan aman dan efisien. Mari kita bedah satu per satu komponen utamanya.

Pembangkit Listrik¶

Ini adalah titik awal. Pembangkit listrik adalah fasilitas di mana energi dari sumber primer (seperti air, uap dari pembakaran batu bara/gas/nuklir, angin, matahari) diubah menjadi energi listrik. Listrik biasanya dihasilkan pada tegangan yang relatif rendah di sini, misalnya sekitar 11-25 kilovolt (kV). Namun, tegangan sebesar itu tidak cocok untuk perjalanan jarak jauh karena akan ada banyak energi yang terbuang sia-sia dalam bentuk panas pada kabel.

Gardu Induk (Substation)¶

Setelah listrik dihasilkan di pembangkit, ia masuk ke gardu induk pertama yang disebut step-up substation. Di sini, ada alat ajaib bernama transformator (atau trafo). Trafo ini bertugas menaikkan tegangan listrik ke level yang sangat tinggi, bisa mencapai 150 kV, 275 kV, bahkan 500 kV atau lebih tinggi lagi. Mengapa tegangan perlu dinaikkan setinggi itu? Ini adalah kunci untuk efisiensi transmisi jarak jauh.

Mengirim listrik pada tegangan tinggi mengurangi arus (ampere) untuk jumlah daya yang sama (Watt). Mengapa ini penting? Kerugian energi (loss) saat transmisi sebagian besar disebabkan oleh resistansi kabel, dan kerugian ini proporsional dengan kuadrat arus (rugi = I² * R). Dengan menurunkan arus melalui peningkatan tegangan, kerugian energi bisa ditekan secara drastis. Jadi, semakin tinggi tegangan transmisi, semakin efisien pengiriman listrik untuk jarak jauh.

Saluran Transmisi (Transmission Lines)¶

Inilah “jalan tol” utama listrik. Saluran transmisi ini biasanya berupa kabel konduktor (aluminium atau tembaga) yang digantung pada menara-menara tinggi atau tiang. Kenapa tinggi? Untuk menjaga jarak aman dari tanah dan objek lain, mengingat tegangan listriknya sangat tinggi dan berbahaya. Saluran transmisi ini membentang melintasi kota, hutan, gunung, bahkan bisa menyeberangi laut (melalui kabel bawah laut, tapi ini lebih kompleks lagi).

Konduktor pada saluran transmisi biasanya tidak dilapisi isolator seperti kabel listrik di rumah. Mereka hanya bergantung pada jarak udara dan isolator keramik atau kaca di menara untuk isolasi. Ini karena tegangan yang ditransmisikan sangat tinggi sehingga isolasi udara sudah cukup efektif, dan melapisi kabel sepanjang ratusan kilometer akan sangat mahal dan berat.

Menara Transmisi (Transmission Towers)¶

Menara-menara ini adalah struktur penopang kabel transmisi. Bentuknya bisa bervariasi, dari yang sederhana seperti tiang baja hingga menara kisi-kisi raksasa yang tinggi dan kokoh. Fungsinya adalah untuk menahan berat kabel, menjaga jarak aman antar kabel (agar tidak terjadi flashover atau loncatan api antar kabel bertegangan tinggi), dan menjaga jarak aman kabel dari permukaan tanah sesuai standar keamanan. Desain menara harus kuat menahan terpaan angin kencang, bahkan potensi gempa.

Gardu Induk Penurun Tegangan (Step-down Substation)¶

Setelah listrik menempuh perjalanan jauh di tegangan tinggi, ia tiba di gardu induk di dekat area distribusi atau kota tujuan. Di sini, ada lagi trafo, tapi kali ini fungsinya menurunkan tegangan listrik dari level transmisi yang sangat tinggi (misalnya 500 kV) ke level yang lebih rendah, yang cocok untuk sistem distribusi (misalnya 150 kV atau 70 kV, tergantung tingkatan jaringannya).

Gardu induk ini juga punya fungsi lain, seperti mengontrol aliran daya, melindungi sistem dari gangguan (misalnya sambaran petir atau korsleting), dan menghubungkan berbagai saluran transmisi.

Jaringan Distribusi¶

Dari gardu induk penurun tegangan (yang masih termasuk dalam sistem transmisi atau perbatasan antara transmisi dan distribusi), listrik disalurkan ke jaringan distribusi. Jaringan ini menggunakan tegangan yang lebih rendah lagi (misalnya 20 kV atau 6 kV), dan kemudian diturunkan lagi oleh trafo distribusi yang biasanya ada di tiang listrik di lingkungan perumahanmu (dari 20 kV ke 220V/380V) sebelum akhirnya masuk ke rumah-rumah, kantor, dan bangunan lainnya. Jaringan distribusi inilah yang jadi “jalanan kecil” listrik di sekitarmu.

Jadi, sistem transmisi adalah jembatan tegangan tinggi antara pembangkit dan sistem distribusi.

Bagaimana Sistem Transmisi Bekerja?¶

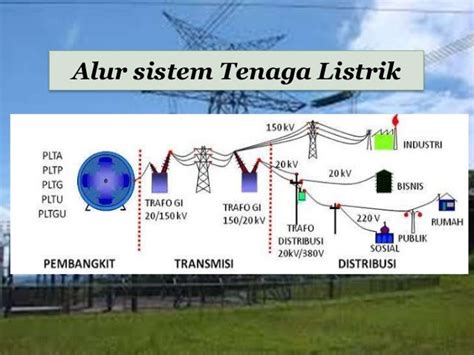

Proses kerja sistem transmisi ini sebenarnya cukup linier, meskipun pengelolaannya sangat kompleks. Alurnya kira-kira begini:

1. Produksi: Listrik dihasilkan di pembangkit pada tegangan menengah.
2. Penaikan Tegangan: Listrik masuk ke step-up substation di dekat pembangkit, tegangannya dinaikkan sangat tinggi untuk efisiensi transmisi jarak jauh.
3. Perjalanan Jarak Jauh: Listrik tegangan tinggi dialirkan melalui saluran transmisi, melintasi berbagai medan, dari satu gardu induk ke gardu induk lainnya. Ini bisa mencakup jaringan yang sangat luas, mencakup satu provinsi, pulau, bahkan antar-pulau (kalau ada kabel bawah laut).
4. Penurunan Tegangan (Tahap 1): Di gardu induk yang lebih dekat ke pusat-pusat populasi atau kawasan industri, tegangan diturunkan dari level super tinggi (misalnya 500 kV) ke level transmisi sekunder (misalnya 150 kV atau 70 kV). Ini masih termasuk bagian dari sistem transmisi regional.
5. Penurunan Tegangan (Tahap 2): Dari gardu induk transmisi, listrik disalurkan ke gardu induk distribusi. Di sini, tegangan diturunkan lagi ke level distribusi (misalnya 20 kV).
6. Distribusi: Listrik level distribusi ini kemudian disalurkan melalui jaringan distribusi ke trafo-trafo yang lebih kecil di lingkungan perumahan atau industri, di mana tegangannya diturunkan lagi ke level yang aman dan sesuai untuk konsumsi langsung (220V/380V).
7. Konsumsi: Akhirnya, listrik sampai di rumahmu, di mana kamu bisa menggunakannya.

Seluruh proses ini harus berlangsung secara real-time dan sangat stabil. Jumlah listrik yang dihasilkan harus selalu seimbang dengan jumlah yang dikonsumsi pada saat yang sama. Inilah yang membuat pengelolaan sistem transmisi (sering disebut Grid Listrik) menjadi sangat menantang. Ada pusat kendali yang memantau seluruh jaringan dan mengatur pembangkitan agar pasokan selalu mencukupi permintaan.

Mengapa Sistem Transmisi Sangat Penting?¶

Kamu mungkin sudah bisa menebak, betapa krusialnya sistem ini. Tanpa sistem transmisi yang handal, beberapa hal ini tidak akan mungkin terjadi:

• Akses Listrik Jarak Jauh: Pembangkit listrik sering kali dibangun jauh dari pusat populasi atau industri, misalnya di dekat sumber energi (bendungan, tambang batu bara, area panas bumi) atau di lokasi yang aman (pembangkit nuklir). Sistem transmisi memungkinkan energi dari lokasi terpencil ini bisa dinikmati oleh masyarakat di kota-kota besar.
• Efisiensi Ekonomis: Membangun pembangkit listrik di setiap lokasi yang membutuhkan listrik itu tidak efisien dan sangat mahal. Sistem transmisi memungkinkan kita membangun pembangkit skala besar di lokasi yang optimal, menghasilkan listrik dalam jumlah besar dengan biaya per unit yang lebih rendah, dan mendistribusikannya ke banyak area.
• Keandalan Pasokan: Jaringan transmisi yang terinterkoneksi (saling terhubung antar wilayah atau bahkan antar negara) meningkatkan keandalan. Jika satu pembangkit atau satu saluran transmisi mengalami masalah, pasokan listrik bisa dialihkan dari jalur atau pembangkit lain di jaringan yang sama. Ini mengurangi risiko pemadaman total (blackout) di wilayah yang luas.
• Pemanfaatan Sumber Energi Terbarukan: Banyak sumber energi terbarukan seperti angin dan matahari lokasinya seringkali di daerah terpencil yang kaya potensi (misalnya, ladang angin di pesisir pantai, pembangkit surya di padang pasir). Sistem transmisi memungkinkan energi bersih ini disalurkan ke pusat-pusat konsumsi yang jaraknya jauh.
• Pasar Energi: Sistem transmisi memungkinkan transfer daya antar wilayah, menciptakan pasar energi. Ini memungkinkan listrik dibeli dan dijual dari pembangkit yang paling efisien atau paling murah pada waktu tertentu, mengoptimalkan operasi sistem secara keseluruhan.

Tanpa sistem transmisi yang kuat dan luas, kehidupan modern kita yang sangat bergantung pada listrik tidak akan mungkin berjalan seperti sekarang.

Tantangan dalam Sistem Transmisi¶

Mengelola dan mengembangkan sistem transmisi itu penuh tantangan, lho. Beberapa di antaranya meliputi:

• Kerugian Energi: Meskipun menggunakan tegangan tinggi, tetap saja ada energi yang hilang selama transmisi dalam bentuk panas karena resistansi kabel. Kerugian ini bervariasi tergantung panjang saluran, arus, dan material kabel, tapi bisa signifikan pada jarak yang sangat jauh. Para insinyur terus mencari cara untuk mengurangi kerugian ini.
• Stabilitas Jaringan: Sistem transmisi harus selalu stabil. Frekuensi (misalnya 50 Hz atau 60 Hz, tergantung negara) dan tegangan di seluruh jaringan harus dijaga dalam rentang yang sangat ketat. Gangguan sekecil apapun (seperti petir, pohon tumbang mengenai kabel, atau lonjakan permintaan mendadak) bisa menyebabkan ketidakseimbangan yang berpotensi memicu pemadaman listrik berskala besar (blackout). Mengelola stabilitas jaringan yang luas dengan banyak pembangkit yang beroperasi simultan adalah tugas yang sangat kompleks.
• Hak Atas Tanah (Right of Way): Membangun saluran transmisi baru memerlukan lahan yang sangat luas di bawah jalur kabel untuk keamanan. Mendapatkan izin dan lahan yang diperlukan seringkali menjadi tantangan besar dan memakan waktu lama.
• Faktor Cuaca dan Lingkungan: Saluran transmisi rentan terhadap cuaca ekstrem seperti badai, angin kencang, sambaran petir, atau penumpukan es. Hewan (seperti burung yang bertengger) juga bisa menyebabkan masalah.
• Keamanan (Cybersecurity dan Fisik): Karena vitalnya sistem ini, ia menjadi target potensial untuk serangan siber atau sabotase fisik yang bisa melumpuhkan pasokan listrik di wilayah luas.

Fakta Menarik Seputar Transmisi Listrik¶

• Tegangan Tertinggi di Dunia: Beberapa negara menggunakan tegangan transmisi Ultra High Voltage (UHV) yang sangat tinggi, bahkan mencapai 1.100 kV (1,1 juta Volt!) untuk transmisi jarak super jauh, terutama di Tiongkok.
• Saluran Bawah Laut: Kabel listrik bisa ditanam di bawah laut untuk menghubungkan pulau-pulau atau negara-negara. Contohnya, ada kabel bawah laut yang menghubungkan Inggris dan Prancis, atau antar pulau di Indonesia. Pemasangan dan perawatannya sangat mahal dan rumit.
• Bunyi di Sekitar Menara: Di sekitar menara transmisi tegangan sangat tinggi, kadang terdengar suara mendesis atau berderak. Itu adalah fenomena yang disebut corona discharge, pelepasan sebagian muatan listrik ke udara di sekitar konduktor bertegangan tinggi. Ini menyebabkan sedikit kerugian energi dan bisa menimbulkan emisi radio.
• Sistem Grid Terbesar: Grid listrik Amerika Utara adalah salah satu yang terbesar dan paling kompleks di dunia, mencakup sebagian besar Amerika Serikat dan Kanada.

Masa Depan Sistem Transmisi: Menuju Grid yang Lebih Cerdas¶

Dengan meningkatnya kebutuhan listrik dan berkembangnya sumber energi terbarukan (yang sifatnya intermiten atau tidak stabil seperti matahari dan angin), sistem transmisi juga terus berkembang. Konsep Smart Grid (Grid Cerdas) sedang dikembangkan dan diimplementasikan.

Smart Grid adalah sistem transmisi dan distribusi yang menggunakan teknologi digital dan komunikasi dua arah untuk memantau, mengelola, dan mengoptimalkan aliran listrik secara efisien dan real-time. Ini mencakup penggunaan sensor pintar, otomatisasi, analitik data, dan komunikasi yang lebih baik antara pembangkit, jaringan, dan konsumen.

Dengan Smart Grid, sistem transmisi akan lebih mampu:

• Mengintegrasikan sumber energi terbarukan yang fluktuatif.
• Mendeteksi dan merespons gangguan dengan lebih cepat.
• Mengurangi kerugian energi.
• Memungkinkan konsumen untuk mengelola konsumsi listrik mereka lebih baik (demand-side management).
• Meningkatkan keandalan dan ketahanan sistem secara keseluruhan.

Selain Smart Grid, penelitian dan pengembangan juga terus dilakukan untuk transmisi arus searah tegangan tinggi (High Voltage Direct Current - HVDC). Meskipun sebagian besar transmisi saat ini menggunakan arus bolak-balik (AC), HVDC punya keunggulan untuk transmisi jarak sangat jauh (terutama di bawah laut) dan menghubungkan dua jaringan AC yang tidak sinkron.

Jadi, sistem transmisi energi listrik adalah tulang punggung peradaban modern kita. Ia adalah jaringan kompleks dan vital yang terus berevolusi untuk memenuhi kebutuhan energi dunia yang terus meningkat dan berubah. Dari menara-menara kokoh yang menjulang hingga kabel-kabel tak terlihat yang membentang di bawah laut, sistem ini bekerja tanpa henti memastikan listrik sampai ke tempatnya.

Semoga penjelasan ini bikin kamu lebih paham ya tentang apa itu sistem transmisi energi listrik dan betapa pentingnya peran mereka dalam kehidupan kita sehari-hari.

Bagaimana menurutmu? Adakah hal lain yang ingin kamu ketahui tentang transmisi listrik? Atau mungkin kamu punya pengalaman menarik terkait listrik di rumahmu? Share pendapatmu di kolom komentar di bawah!
