Mengenal Lebih Dekat Control Unit: Otak Pengatur Komputer

Table of Contents

Pernahkah Anda berpikir bagaimana komputer bisa menjalankan semua perintah yang kita berikan? Anda klik ini, ketik itu, buka aplikasi A, lalu pindah ke aplikasi B. Semuanya berjalan klop, berurutan, dan nggak tabrakan. Nah, di balik semua keajaiban itu, ada satu bagian penting banget di dalam otak komputer, yaitu CPU (Central Processing Unit), yang bertugas mengatur semuanya. Salah satu jeroan paling vital di dalam CPU ini adalah Control Unit (CU).

Jadi, apa sih sebetulnya Control Unit itu?

Apa Itu Control Unit?¶

Secara sederhana, Control Unit bisa dibilang sebagai otak kecil di dalam otak besar komputer (CPU). Tugas utamanya adalah mengelola dan mengoordinasikan semua operasi yang terjadi di dalam CPU, bahkan di seluruh sistem komputer. Bayangkan saja, Control Unit itu seperti konduktor orkestra atau pengatur lalu lintas di persimpangan sibuk.

Control Unit tidak melakukan perhitungan matematika atau operasi logika seperti bagian CPU lainnya yang bernama Arithmetic Logic Unit (ALU). Control Unit justru memberi tahu ALU dan bagian lain (seperti memori atau perangkat input/output) apa yang harus dilakukan dan kapan harus melakukannya, berdasarkan instruksi yang diterima dari program yang sedang berjalan.

Intinya, tanpa Control Unit, komponen-komponen komputer tidak akan tahu harus berbuat apa atau bagaimana cara bekerja sama. Segalanya akan kacau balau.

Control Unit Ibarat Pengatur Lalu Lintas¶

Agar lebih mudah dipahami, coba bayangkan sebuah persimpangan jalan yang sangat sibuk. Ada mobil dari utara, selatan, timur, dan barat. Ada juga pejalan kaki. Jika tidak ada yang mengatur, pasti akan terjadi kekacauan, bahkan tabrakan.

Di persimpangan itu, ada lampu lalu lintas atau polisi lalu lintas yang bertugas mengatur kapan mobil dari arah utara boleh jalan, kapan dari selatan, kapan pejalan kaki bisa menyeberang, dan seterusnya. Mereka tidak mengendarai mobilnya atau berjalan kaki, tapi mereka mengeluarkan sinyal atau perintah agar semua aktivitas berjalan lancar dan aman.

Nah, Control Unit itu persis seperti lampu lalu lintas atau polisi lalu lintas itu. Ia membaca instruksi program (ibarat “aturan lalu lintas”), lalu mengirimkan sinyal kontrol (ibarat lampu hijau/merah atau gerakan tangan polisi) ke bagian-bagian lain di komputer (ALU, register, memori, I/O) agar mereka melakukan tugasnya sesuai urutan dan waktu yang tepat.

Bagian-Bagian Penting dari Control Unit¶

Control Unit itu sendiri bukanlah satu blok solid yang sederhana. Di dalamnya, ada beberapa komponen vital yang bekerja sama untuk menjalankan fungsinya:

### Program Counter (PC)¶

Ini adalah semacam “penunjuk jalan” bagi Control Unit. Program Counter menyimpan alamat memori dari instruksi berikutnya yang akan dieksekusi. Setiap kali satu instruksi selesai diproses, Program Counter akan diperbarui untuk menunjuk ke instruksi selanjutnya dalam urutan program. Ibarat daftar tugas, PC ini tahu tugas mana yang selanjutnya harus dikerjakan.

### Instruction Register (IR)¶

Setelah alamat instruksi berikutnya didapat dari Program Counter, Control Unit akan “mengambil” (fetch) instruksi tersebut dari memori dan menyimpannya sementara di Instruction Register. Nah, IR ini memegang isi dari instruksi yang sedang diproses saat ini. Jadi, PC menunjuk lokasi, IR menampung isinya.

### Instruction Decoder¶

Instruksi yang ada di Instruction Register itu masih dalam bentuk kode biner yang “dimengerti” oleh mesin. Instruction Decoder bertugas menerjemahkan kode biner instruksi tersebut menjadi serangkaian sinyal kontrol yang bisa dipahami dan dijalankan oleh bagian-bagian lain di CPU dan sistem komputer. Ini seperti penerjemah yang mengubah bahasa kode menjadi instruksi praktis.

### Timing and Control Logic¶

Ini adalah inti dari Control Unit yang menghasilkan sinyal-sinyal kontrol berdasarkan instruksi yang sudah diterjemahkan oleh Instruction Decoder. Timing and Control Logic ini sangat bergantung pada sinyal clock (detak jantung komputer) untuk memastikan semua operasi disinkronkan dan terjadi pada waktu yang tepat. Sinyal kontrol yang dihasilkan inilah yang “memberi tahu” ALU untuk melakukan penjumlahan, memberi tahu register untuk menyimpan data, memberi tahu memori untuk membaca atau menulis, dan sebagainya.

Diagram di atas menunjukkan bagaimana CU terhubung dan berinteraksi dengan bagian lain di CPU (ALU, Register) dan di luar CPU (Memory, I/O) untuk mengontrol aliran data dan instruksi.

Bagaimana Control Unit Bekerja: Siklus Ambil-Dekode-Eksekusi¶

Fungsi Control Unit paling jelas terlihat dalam siklus instruksi yang terus berulang di dalam CPU, sering disebut siklus Fetch-Decode-Execute. Mari kita lihat peran CU di setiap tahapnya:

### 1. Fetch (Ambil Instruksi)¶

• CU meminta isi dari Program Counter (alamat instruksi berikutnya).
• CU mengirimkan alamat ini ke memori melalui bus alamat.
• CU mengirimkan sinyal kontrol ke memori untuk membaca data (instruksi) dari alamat tersebut.
• Data instruksi dari memori dikirim kembali ke CPU melalui bus data.
• CU mengarahkan data instruksi ini untuk disimpan di Instruction Register.
• Secara paralel atau setelahnya, CU memperbarui nilai Program Counter agar menunjuk ke instruksi selanjutnya (biasanya alamat saat ini + 1, tergantung panjang instruksi).

### 2. Decode (Dekode Instruksi)¶

• CU menggunakan Instruction Decoder untuk menerjemahkan instruksi biner yang ada di Instruction Register.
• Pada tahap ini, CU mengetahui operasi apa yang harus dilakukan (misalnya, ADD, SUB, MOVE, JUMP) dan operand mana (data atau alamat memori) yang terlibat.
• Berdasarkan hasil dekode ini, CU mulai mempersiapkan sinyal kontrol yang dibutuhkan untuk tahap eksekusi.

### 3. Execute (Eksekusi Instruksi)¶

• Ini adalah tahap di mana CU berperan paling aktif dalam mengirimkan sinyal kontrol ke berbagai komponen.
• Jika instruksinya adalah operasi aritmatika atau logika (seperti ADD atau AND), CU akan mengirimkan sinyal ke ALU yang memberi tahu operasi apa yang harus dilakukan dan dari mana data operand diambil (misalnya, dari register atau memori). CU juga mengarahkan hasil operasi dari ALU ke tempat tujuan yang benar (misalnya, ke register lain atau ke memori).
• Jika instruksinya melibatkan transfer data (seperti LOAD atau STORE), CU akan mengirimkan sinyal ke register dan/atau memori untuk memindahkan data dari satu lokasi ke lokasi lain.
• Jika instruksinya adalah lompatan (JUMP) atau percabangan (BRANCH), CU akan memanipulasi Program Counter untuk menunjuk ke alamat instruksi yang baru, mengubah alur eksekusi program.

Siklus ini terus berulang dengan sangat cepat (jutaan bahkan miliaran kali per detik, sesuai kecepatan clock CPU) di bawah kendali Control Unit.

Jenis-Jenis Control Unit¶

Ada dua desain utama untuk Control Unit:

### 1. Hardwired Control Unit¶

Pada jenis ini, logika untuk menghasilkan sinyal kontrol diimplementasikan langsung menggunakan sirkuit digital diskrit (gerbang logika, flip-flop, decoder, dsb). Urutan sinyal kontrol untuk setiap instruksi sudah tertanam mati dalam hardware.

• Kelebihan: Biasanya lebih cepat karena sinyal kontrol dihasilkan secara langsung tanpa langkah perantara.
• Kekurangan: Sulit diubah jika ada instruksi baru atau perubahan desain. Jika set instruksinya kompleks, hardware CU menjadi sangat rumit dan mahal. Desainnya membutuhkan upaya yang signifikan.

### 2. Microprogrammed Control Unit¶

Pada jenis ini, logika sinyal kontrol tidak langsung dalam hardware. Setiap instruksi mesin diterjemahkan menjadi urutan instruksi yang lebih kecil dan mendasar yang disebut mikroinstruksi atau mikrokode. Mikroinstruksi ini disimpan dalam memori khusus (sering disebut control memory atau memori kontrol) di dalam CPU. Control Unit pada dasarnya membaca dan mengeksekusi urutan mikroinstruksi ini untuk menjalankan satu instruksi mesin.

• Kelebihan: Lebih fleksibel dan mudah diubah (misalnya, untuk menambah instruksi baru atau memperbaiki bug cukup dengan mengubah isi memori kontrol). Desainnya lebih sederhana untuk set instruksi yang kompleks.
• Kekurangan: Umumnya lebih lambat dibandingkan hardwired karena ada langkah tambahan untuk mengambil dan mengeksekusi mikrokode.

Sebagian besar CPU modern menggunakan kombinasi dari keduanya atau pendekatan yang lebih canggih, tetapi konsep dasar Hardwired dan Microprogrammed tetap relevan dalam studi arsitektur komputer. CPU yang menekankan kecepatan tinggi (misalnya arsitektur RISC sederhana) cenderung lebih mengandalkan Hardwired, sementara yang mendukung set instruksi yang sangat kompleks (misalnya arsitektur CISC lama) lebih banyak menggunakan Microprogrammed.

Mengapa Control Unit Sangat Penting?¶

Control Unit adalah otak utama dari CPU, bahkan bisa dibilang jantung operasional seluruh sistem komputer. Tanpa CU yang berfungsi dengan baik:

• Instruksi program tidak akan bisa diambil dari memori.
• Instruksi tidak akan bisa diterjemahkan.
• Bagian-bagian lain di CPU (ALU, register) dan sistem komputer tidak akan tahu kapan harus beroperasi dan apa yang harus dilakukan.
• Urutan operasi yang benar (seperti mengambil data sebelum melakukan perhitungan) tidak akan bisa dipastikan.
• Seluruh sistem akan mandek atau menghasilkan output yang salah karena instruksi tidak dieksekusi dengan benar dan berurutan.

Bisa dibilang, Control Unit adalah komponen yang memastikan sinkronisasi, koordinasi, dan eksekusi instruksi yang tepat waktu dan berurutan, yang menjadi fondasi berjalannya setiap program komputer.

Fakta Menarik Tentang Control Unit¶

• Desain Control Unit adalah salah satu aspek paling kompleks dalam merancang sebuah CPU, terutama untuk arsitektur yang mendukung banyak jenis instruksi.
• Efisiensi desain CU sangat memengaruhi kecepatan dan kinerja keseluruhan CPU. CU yang lambat atau kurang efisien bisa menjadi bottleneck (leher botol) meskipun ALU dan bagian lain sudah sangat cepat.
• Di CPU modern yang punya fitur pipelining (menjalankan beberapa instruksi secara tumpang tindih) atau eksekusi out-of-order (menjalankan instruksi tidak sesuai urutan program asli untuk efisiensi), Control Unit dan komponen terkaitnya (seperti scheduler dan reorder buffer) menjadi sangat kompleks untuk memastikan semua hasil tetap akurat sesuai logika program asli.
• Konsep Control Unit tidak hanya ada di CPU utama, tetapi juga di dalam controller khusus untuk perangkat keras lain, misalnya Disk Controller atau Network Interface Card, meskipun fungsinya spesifik untuk perangkat tersebut.

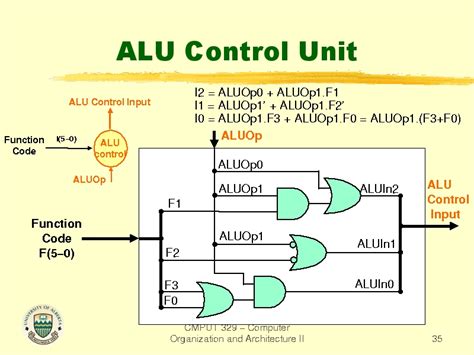

Control Unit vs. ALU: Jangan Tertukar!¶

Penting untuk membedakan Control Unit dari Arithmetic Logic Unit (ALU).

• Control Unit (CU): Bertugas mengatur, mengarahkan, dan mengontrol aliran instruksi dan data. Ia tidak melakukan perhitungan atau operasi logika data. Ia memberi tahu bagian lain apa yang harus dilakukan.
• Arithmetic Logic Unit (ALU): Bertugas melakukan operasi aritmatika (penjumlahan, pengurangan, perkalian, pembagian) dan operasi logika (AND, OR, NOT). Ia adalah “tukang hitung” dan “tukang logika” di CPU. ALU melakukan apa yang diperintahkan oleh Control Unit.

Bisa dianalogikan: Control Unit adalah manajer proyek, sementara ALU adalah insinyur yang melakukan perhitungan dan pekerjaan teknis. Manajer proyek (CU) memberi tahu insinyur (ALU) tugas apa yang harus dikerjakan dan data mana yang harus digunakan, lalu insinyur (ALU) melakukan tugasnya dan memberikan hasilnya.

Control Unit di CPU Modern¶

CPU modern jauh lebih kompleks daripada model sederhana yang kita bahas. Mereka memiliki banyak core, mendukung pipelining yang dalam, dan fitur-fitur canggih lainnya. Namun, peran inti Control Unit sebagai pengatur dan koordinator tetap fundamental.

Di CPU multi-core, setiap core biasanya memiliki Control Unit-nya sendiri (meskipun mungkin ada Control Unit tingkat yang lebih tinggi untuk mengelola komunikasi antar-core atau shared resources).

Dengan pipelining, Control Unit bekerja sama dengan pipeline control logic untuk mengelola beberapa instruksi yang berada di tahap siklus yang berbeda secara bersamaan. Ia harus memastikan tidak terjadi konflik atau ketergantungan data yang menyebabkan masalah.

Di sistem dengan eksekusi out-of-order, Control Unit dan scheduler yang lebih canggih akan menganalisis instruksi ke depan untuk mencari operasi yang bisa dieksekusi lebih awal (jika tidak ada ketergantungan), meningkatkan efisiensi.

Kerumitan ini menunjukkan betapa canggihnya desain Control Unit di CPU masa kini, jauh melampaui model Hardwired atau Microprogrammed sederhana, meskipun prinsip dasarnya tetap sama: mengambil instruksi, memahaminya, dan mengirimkan sinyal kontrol yang tepat pada waktu yang tepat.

Visualisasi Aliran Data dan Kontrol¶

Untuk lebih memahami bagaimana Control Unit berinteraksi, mari kita lihat diagram sederhana aliran data dan kontrol di dalam dan di sekitar CPU:

```mermaid
graph TD
Memory[Memory] → |Data/Instructions| BusData[Data Bus]
BusData → |Instructions| CPU
BusData → |Data| CPU
CPU → |Addresses| BusAddress[Address Bus]
BusAddress → Memory

subgraph CPU
    CU[Control Unit]
    ALU[Arithmetic Logic Unit]
    Registers[Registers]
    PC[Program Counter]
    IR[Instruction Register]

    CU --> ALU: Control Signals
    CU --> Registers: Control Signals (Load/Store)
    CU --> Memory: Control Signals (Read/Write)
    CU --> PC: Control Signals (Increment/Load)
    CU --> IR: Control Signals (Load)
    PC --> CU: Address
    IR --> CU: Instruction to Decode
    Registers --> ALU: Data
    ALU --> Registers: Results
    Registers --> BusData: Data
    BusData --> Registers: Data
    CU --> |Control Signals| BusControl[Control Bus]
end

BusControl --> Memory: Read/Write Signals
BusControl --> I_O[Input/Output]: Control Signals

I_O --> BusData
BusData --> I_O
I_O --> BusControl
BusControl --> I_O

```

Diagram ini menunjukkan bagaimana Control Unit (CU) menjadi pusat saraf, mengirimkan sinyal kontrol ke ALU, Registers, Memory, dan I/O (melalui Control Bus) untuk mengelola aliran data (melalui Data Bus) ke dan dari Memory dan Registers, berdasarkan alamat (melalui Address Bus) yang seringkali dipengaruhi oleh Program Counter (PC) dan instruksi di Instruction Register (IR). ALU melakukan tugasnya sesuai perintah dari CU, dan hasilnya disimpan di Registers atau Memory.

Apa yang Terjadi Jika Control Unit Bermasalah?¶

Karena Control Unit adalah komponen yang sangat fundamental dan vital, jika ada masalah serius pada Control Unit di CPU, kemungkinan besar seluruh CPU akan gagal berfungsi. Ini bisa bermanifestasi sebagai:

• Komputer tidak bisa booting sama sekali.
• Komputer mengalami crash atau freeze acak.
• Program berjalan dengan tidak benar atau menghasilkan hasil yang salah secara konsisten.
• Pesan error yang berkaitan dengan CPU atau instruksi.

Kerusakan fisik pada Control Unit biasanya tidak bisa diperbaiki terpisah; Anda perlu mengganti seluruh CPU. Namun, dalam kasus CU berbasis mikrokode, kadang bug pada mikrokode bisa diperbaiki melalui microcode update (yang sering kali datang bersama update BIOS/UEFI), meskipun ini lebih jarang terjadi dan biasanya untuk masalah stabilitas atau performance, bukan kegagalan total.

Kesimpulan¶

Control Unit adalah pahlawan tanpa tanda jasa dalam dunia komputer. Ia tidak melakukan perhitungan atau menyimpan data secara permanen, tetapi perannya sebagai pengatur, koordinator, dan pengirim sinyal kontrol membuatnya mutlak diperlukan agar seluruh sistem komputer bisa beroperasi dengan harmonis dan efisien. Ia adalah inti dari siklus instruksi yang membuat program bisa berjalan, dari mengambil instruksi, memahaminya, hingga memastikan setiap bagian sistem melakukan tugasnya di waktu yang tepat.

Memahami Control Unit membantu kita mengapresiasi betapa kompleksnya proses di balik setiap klik atau ketikan yang kita lakukan di komputer sehari-hari.

Bagaimana menurut Anda? Adakah analogi lain yang terlintas di benak Anda untuk menggambarkan Control Unit? Atau mungkin ada pertanyaan lain seputar Control Unit atau bagian CPU lainnya? Jangan ragu untuk tinggalkan komentar di bawah dan mari kita diskusikan lebih lanjut!
