Gambar Proyeksi Itu Apa Sih? Yuk, Pahami Bareng!

Table of Contents

Pernah nggak sih kamu lihat gambar teknik, denah rumah, atau bahkan sketsa desain produk? Gambar-gambar itu biasanya bukan cuma gambar biasa, tapi gambar proyeksi. Jadi, sebenarnya apa sih yang dimaksud dengan gambar proyeksi itu?

Secara gampang, gambar proyeksi adalah cara kita merepresentasikan objek tiga dimensi (3D) di atas bidang dua dimensi (2D), kayak kertas atau layar monitor. Mirip kayak kalau kamu foto sebuah benda, hasil fotonya kan flat (2D) tapi bisa kasih gambaran gimana bentuk benda aslinya yang 3D, kan? Nah, gambar proyeksi ini tujuannya kurang lebih sama, yaitu untuk mengkomunikasikan bentuk, ukuran, dan detail sebuah objek secara jelas dan akurat, tapi dengan metode yang terstandarisasi.

Kenapa kita butuh gambar proyeksi? Soalnya, di dunia teknik, arsitektur, manufaktur, bahkan seni, kita seringkali perlu menjelaskan sebuah objek yang punya volume dan kedalaman. Menggambar objek 3D di atas kertas 2D itu butuh “trik” biar yang lihat gambar bisa langsung paham wujud aslinya. Gambar proyeksi inilah triknya. Dia punya aturan main yang jelas, jadi orang dari berbagai latar belakang teknis bisa “membaca” dan memahami gambar yang sama dengan cara yang konsisten. Ini penting banget biar nggak ada salah paham saat bikin atau merakit sesuatu.

Dua Kelompok Besar Gambar Proyeksi: Ortogonal dan Piktorial¶

Secara umum, gambar proyeksi itu dibagi jadi dua kelompok besar: Proyeksi Ortogonal dan Proyeksi Piktorial. Keduanya punya tujuan dan cara kerja yang berbeda, tapi sama-sama penting tergantung kebutuhan kamu.

Proyeksi Ortogonal: Melihat Objek dari Berbagai Sisi¶

Nah, ini dia jenis proyeksi yang paling sering kamu temui di gambar-gambar teknik yang detail. Proyeksi ortogonal itu intinya melihat objek dari sudut pandang yang tegak lurus (ortogonal) terhadap bidang proyeksi. Jadi, kamu nggak lihat objeknya dalam satu pandangan utuh yang 3D, tapi justru dipisah-pisah menjadi beberapa pandangan (view) dari sisi yang berbeda-beda.

Bayangin kamu punya sebuah kotak. Di proyeksi ortogonal, kamu akan gambar kotak itu dilihat dari depan (pandangan depan), dari atas (pandangan atas), dari samping kanan (pandangan samping kanan), dan mungkin dari sisi lain kalau perlu. Setiap pandangan itu digambar seolah-olah kamu melihat objek dari posisi tersebut secara tegak lurus, tanpa efek perspektif. Garis-garis yang sejajar di objek aslinya tetap sejajar di gambar proyeksinya.

Tujuan utama proyeksi ortogonal adalah untuk menunjukkan detail ukuran dan bentuk yang akurat dari setiap sisi objek. Karena nggak ada distorsi perspektif, kamu bisa dengan mudah mengukur dimensi objek langsung dari gambar pandangan-pandangan ini. Inilah kenapa proyeksi ortogonal sangat krusial dalam pembuatan blueprints atau gambar kerja untuk produksi.

Ada dua metode standar yang dipakai dalam proyeksi ortogonal, yang perbedaannya cuma di tata letak pandangan-pandangan di atas kertas:

Metode Proyeksi Eropa (Sudut Pertama)¶

Metode Eropa ini sering juga disebut Proyeksi Sudut Pertama. Konsepnya gini: bidang proyeksi itu ada di antara pengamat dan objek. Bayangin kamu lihat objek, lalu ada kaca (bidang proyeksi) di depan objek, dan kamu gambar apa yang kamu lihat di kaca itu.

Hasilnya, tata letak pandangannya jadi terbalik dari posisinya relatif terhadap pandangan depan. Misalnya, pandangan atas digambar di bawah pandangan depan, pandangan bawah digambar di atas pandangan depan, pandangan samping kanan digambar di kiri pandangan depan, dan seterusnya. Ini mungkin kedengaran aneh, tapi ini cuma soal konvensi standar. Standar ini banyak dipakai di negara-negara Eropa dan Asia (termasuk Indonesia kalau mengikuti standar ISO). Simbol untuk metode ini biasanya berupa kerucut yang diproyeksikan.

Metode Proyeksi Amerika (Sudut Ketiga)¶

Metode Amerika ini dikenal juga sebagai Proyeksi Sudut Ketiga. Kebalikannya dari Eropa, di sini objek ada di antara pengamat dan bidang proyeksi. Jadi, bidang proyeksinya itu seolah-olah ada di belakang objek. Bayangin kamu lihat objek, lalu objeknya di depan kamu, dan kertas gambarnya ada di belakang objek, dan kamu gambar apa yang kamu lihat dari sisi depan objek itu di kertas yang ada di belakangnya (agak sulit dibayangkan, tapi ini konsepnya!).

Dengan metode ini, tata letak pandangannya jadi lebih intuitif buat sebagian orang. Pandangan atas digambar di atas pandangan depan, pandangan bawah di bawah, pandangan samping kanan di kanan, dan seterusnya. Posisi pandangannya sama dengan posisi relatifnya terhadap pandangan depan. Metode ini populer di Amerika Utara. Simbol untuk metode ini juga kerucut yang diproyeksikan, tapi posisinya berbeda dengan metode Eropa.

Intinya, mau pakai metode Eropa atau Amerika, keduanya sama-sama akurat dalam menunjukkan detail dimensi. Yang penting adalah konsisten menggunakan satu metode dalam satu set gambar, dan biasanya simbol metodenya dicantumkan di etiket gambar biar jelas.

Proyeksi ortogonal ini sangat bagus untuk detail teknis, tapi kadang sulit memberikan gambaran visual secara keseluruhan tentang bentuk 3D objek hanya dengan melihat pandangan-pandangan terpisah. Di sinilah Proyeksi Piktorial berperan.

Proyeksi Piktorial: Menyajikan Tampilan 3D Sekaligus¶

Nah, kalau Proyeksi Piktorial ini tujuannya beda lagi. Dia berusaha menampilkan objek 3D dalam satu gambar tunggal di atas bidang 2D, sehingga terlihat seperti objek aslinya di dunia nyata. Hasilnya lebih visual dan mudah dibayangkan bentuk 3D-nya secara langsung. Biasanya proyeksi piktorial dipakai untuk ilustrasi, presentasi desain, atau gambar yang perlu cepat dipahami wujudnya tanpa perlu membaca banyak pandangan.

Proyeksi piktorial sendiri punya beberapa jenis, tergantung bagaimana garis-garis proyeksi dan sudut pandangnya diatur:

Proyeksi Aksonometrik¶

Proyeksi aksonometrik adalah jenis proyeksi piktorial di mana objek dimiringkan relatif terhadap bidang proyeksi sehingga tiga sumbu (X, Y, Z) objek terlihat sekaligus. Berbeda dengan perspektif, garis-garis yang sejajar di objek aslinya tetap sejajar di gambar aksonometrik (tidak bertemu di titik lenyap). Ada tiga sub-jenis aksonometrik:

Proyeksi Isometrik¶

Ini adalah jenis proyeksi aksonometrik yang paling populer dan sering ditemui. Ciri khasnya adalah tiga sumbu utamanya (yang mewakili panjang, lebar, dan tinggi) membentuk sudut 120 derajat satu sama lain di atas bidang gambar, dan skala pengukuran di sepanjang ketiga sumbu itu sama. Artinya, kalau panjang objek aslinya 10 cm di sumbu X, Y, atau Z, di gambar isometrik panjangnya juga akan diukur dengan skala yang sama (misalnya 10 mm di kertas).

Menggambar isometrik itu relatif mudah karena semua pengukuran di sepanjang sumbu utamanya menggunakan skala yang sama. Objek terlihat agak memanjang atau tidak proporsional dibandingkan aslinya (terutama lingkaran jadi elips), tapi visualnya cukup jelas untuk komunikasi cepat.

Proyeksi Dimetrik¶

Di proyeksi dimetrik, dua dari tiga sudut antar sumbu sama besar, sementara sudut yang ketiga berbeda. Akibatnya, dua dari tiga sumbu utama menggunakan skala yang sama, sementara sumbu yang ketiga menggunakan skala yang berbeda.

Misalnya, sumbu X dan Y menggunakan skala penuh, sementara sumbu Z menggunakan skala setengah. Atau sebaliknya. Hasilnya, gambar dimetrik terlihat lebih realistis daripada isometrik karena ada sedikit perbedaan skala, tapi menggambarnya jadi sedikit lebih rumit karena harus menggunakan dua skala pengukuran yang berbeda. Sudut yang umum dipakai misalnya 7 derajat dan 42 derajat terhadap garis horizontal untuk dua sumbu yang miring.

Proyeksi Trimetrik¶

Ini adalah jenis proyeksi aksonometrik yang paling kompleks. Di proyeksi trimetrik, ketiga sudut antar sumbu utamanya berbeda semua, dan konsekuensinya, ketiga sumbu utamanya juga menggunakan skala pengukuran yang berbeda-beda.

Proyeksi trimetrik bisa menghasilkan tampilan 3D yang paling realistis dibandingkan isometrik dan dimetrik dalam kelompok aksonometrik, karena distorsinya paling minimal. Namun, menggambarnya secara manual sangat sulit karena harus bekerja dengan tiga sudut dan tiga skala yang berbeda. Biasanya proyeksi trimetrik ini dibuat menggunakan software CAD (Computer-Aided Design).

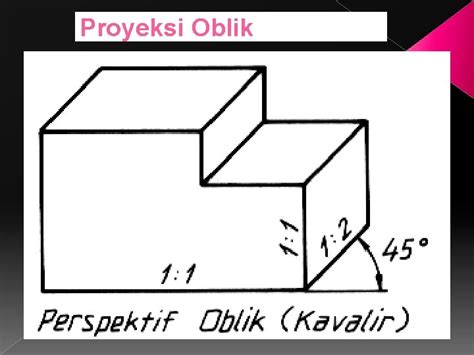

Proyeksi Oblik (Miring)¶

Proyeksi oblik ini agak berbeda dari aksonometrik. Di sini, salah satu bidang (biasanya bidang depan) dari objek diletakkan sejajar dengan bidang proyeksi. Artinya, kamu melihat muka depan objek secara tegak lurus, persis seperti di pandangan depan proyeksi ortogonal.

Nah, sisi-sisi atau kedalaman objek digambar miring ke belakang (biasanya dengan sudut 30, 45, atau 60 derajat) dari muka depan itu. Garis-garis yang menunjukkan kedalaman ini tetap sejajar satu sama lain. Keuntungannya, kalau objekmu punya banyak detail di bagian depannya, detail itu bisa digambar dengan ukuran sebenarnya tanpa distorsi.

Proyeksi oblik punya dua sub-jenis utama berdasarkan skala di garis kedalamannya:

Proyeksi Cavalier¶

Di proyeksi cavalier, panjang garis-garis yang menunjukkan kedalaman digambar dengan skala penuh, sama dengan skala di muka depan. Hasilnya, objek terlihat lebih panjang dari yang seharusnya, terutama kalau kedalamannya lumayan besar.

Proyeksi Cabinet¶

Di proyeksi cabinet, panjang garis-garis yang menunjukkan kedalaman dipersingkat, biasanya menjadi setengah dari ukuran sebenarnya. Hasilnya, gambar terlihat lebih proporsional dan realistis dibandingkan cavalier, meskipun pengukuran di garis kedalaman harus dikalikan dua.

Proyeksi oblik ini relatif mudah digambar, terutama untuk objek yang bentuknya kotak atau silinder dengan sumbu utama tegak lurus terhadap bidang proyeksi. Tapi kadang terlihat kurang natural dibandingkan aksonometrik atau perspektif.

Proyeksi Perspektif¶

Ini adalah jenis proyeksi piktorial yang paling mirip dengan cara mata manusia melihat dunia. Di proyeksi perspektif, garis-garis yang sebenarnya sejajar di objek aslinya akan digambar seolah-olah bertemu di satu atau lebih titik lenyap (vanishing point) di garis cakrawala. Inilah yang menciptakan ilusi kedalaman dan jarak.

Gambar perspektif terlihat paling natural dan realistis, itulah kenapa banyak dipakai di seni, arsitektur (untuk visualisasi bangunan), dan ilustrasi. Namun, menggambar perspektif secara akurat secara manual membutuhkan pemahaman yang baik tentang titik lenyap dan garis bantu, serta lebih sulit untuk menunjukkan ukuran yang sebenarnya karena skala objek berubah seiring jaraknya dari “mata” pengamat.

Ada beberapa jenis proyeksi perspektif berdasarkan jumlah titik lenyapnya:

• Perspektif Satu Titik (Linear Perspective): Objek dilihat lurus dari depan, dan garis-garis yang menjauh dari pengamat bertemu di satu titik lenyap di depan. Cocok untuk koridor, jalan, atau ruangan interior.
• Perspektif Dua Titik (Angular Perspective): Objek dilihat dari sudut, dan garis-garis horizontal yang menjauh akan bertemu di dua titik lenyap di kiri dan kanan. Ini paling umum untuk menggambar bangunan atau benda dari sudut.
• Perspektif Tiga Titik: Objek dilihat dari sudut yang tinggi atau rendah (seperti melihat gedung pencakar langit dari bawah atau dari atas), sehingga selain dua titik lenyap horizontal, ada satu titik lenyap vertikal di atas atau di bawah. Menciptakan efek dramatis.

Menggambar perspektif ini kadang perlu keahlian artistik dan teknis sekaligus. Di era digital, software 3D modeling atau software CAD bisa membuat gambar perspektif dengan mudah dan akurat.

Kenapa Gambar Proyeksi Itu Penting?¶

Mungkin kamu bertanya, kenapa sih harus repot-repot pakai macam-macam proyeksi ini? Kenapa nggak foto aja atau gambar bebas? Jawabannya ada di komunikasi dan presisi.

1. Komunikasi Universal: Gambar proyeksi, terutama yang ortogonal, adalah “bahasa” standar di berbagai industri. Insinyur di Indonesia bisa membuat gambar proyeksi, dan manufaktur di negara lain bisa “membaca” gambar itu untuk membuat produk yang sama persis. Aturannya jelas dan disepakati internasional (misalnya standar ISO atau ANSI).
2. Presisi dan Akurasi: Proyeksi ortogonal memungkinkan pengukuran yang sangat akurat. Setiap detail, lubang, atau dimensi bisa dicantumkan dengan pasti. Ini krusial untuk manufaktur, konstruksi, dan perakitan.
3. Visualisasi: Proyeksi piktorial membantu orang non-teknis atau klien untuk membayangkan bentuk objek 3D dengan cepat. Ini penting dalam tahap desain, pemasaran, atau presentasi.
4. Perencanaan: Gambar proyeksi adalah dasar dari semua proses perencanaan teknis. Dari situlah ditentukan bahan, proses produksi, urutan perakitan, dan lain-lain.

Bayangkan membangun jembatan atau membuat mesin yang kompleks tanpa gambar proyeksi yang jelas dan akurat. Pasti akan banyak kesalahan, pemborosan material, dan risiko kegagalan.

Elemen Penting dalam Gambar Proyeksi¶

Selain jenis proyeksinya itu sendiri, ada beberapa elemen standar yang biasanya ada di gambar proyeksi teknis:

• Pandangan (Views): Di proyeksi ortogonal, ada pandangan depan, atas, samping, dll. Pemilihan pandangan yang ditampilkan harus bisa menjelaskan objek dengan sejelas mungkin.
• Garis (Lines): Ada berbagai jenis garis dengan makna berbeda. Garis tebal untuk tepi yang terlihat, garis putus-putus untuk tepi tersembunyi (hidden lines), garis tipis untuk dimensi, garis sumbu (center lines) untuk menandai pusat lubang atau benda bulat.
• Dimensi (Dimensions): Angka-angka yang menunjukkan ukuran panjang, lebar, tinggi, diameter, radius, sudut, dan lokasi detail tertentu. Penempatan dimensi harus jelas dan tidak tumpang tindih.
• Skala (Scale): Perbandingan ukuran gambar dengan ukuran objek sebenarnya (misalnya 1:100 artinya 1 cm di gambar = 100 cm di objek asli).
• Potongan (Sections): Gambar yang menunjukkan “irisan” objek untuk memperlihatkan detail di bagian dalamnya.
• Keterangan (Notes) & Simbol: Informasi tambahan, toleransi, material, proses finishing, dan simbol-simbol teknis lainnya.
• Etiket Gambar (Title Block): Kotak informasi di sudut gambar yang berisi nama perusahaan, nama proyek, judul gambar, nomor gambar, tanggal, nama pembuat gambar, skala, metode proyeksi (Eropa/Amerika), dan informasi penting lainnya.

Semua elemen ini bekerja sama untuk membuat gambar proyeksi menjadi dokumen teknis yang lengkap dan bisa dipahami oleh siapa saja yang punya kompetensi membacanya.

Fakta Menarik Seputar Gambar Proyeksi¶

• Sejarah Panjang: Konsep proyeksi geometri sudah dikenal sejak zaman Yunani Kuno, tapi penerapannya secara sistematis dalam gambar teknik modern dimulai sekitar abad ke-18, terutama dipopulerkan oleh Gaspard Monge, seorang matematikawan Prancis, yang mengembangkan dasar-dasar proyeksi ortogonal.
• Seni dan Teknik: Proyeksi perspektif awalnya banyak dikembangkan oleh seniman-seniman Renaissance seperti Leonardo da Vinci dan Albrecht Dürer untuk menciptakan ilusi kedalaman yang realistis dalam lukisan. Teknik ini kemudian diadopsi oleh para arsitek dan insinyur.
• Era Digital: Dulu semua gambar proyeksi dibuat manual pakai pensil, penggaris, jangka, dan meja gambar. Sekarang, sebagian besar dibuat menggunakan software CAD 2D atau 3D. Software ini bisa dengan mudah menghasilkan berbagai jenis proyeksi dari model 3D yang sama.
• Standar Internasional: Ada badan standar internasional seperti ISO (International Organization for Standardization) yang menetapkan aturan-aturan detail tentang cara membuat dan membaca gambar teknik, termasuk metode proyeksi, jenis garis, dimensi, simbol, dan lain-lain, untuk memastikan konsistensi global.

Tips Singkat Membaca Gambar Proyeksi Ortogonal¶

Bagi pemula, membaca gambar ortogonal dengan banyak pandangan mungkin terasa membingungkan. Ini beberapa tipsnya:

1. Identifikasi Pandangan Depan: Biasanya pandangan depan adalah pandangan yang paling banyak memberikan informasi tentang bentuk utama objek.
2. Pahami Tata Letaknya: Kenali apakah gambar menggunakan metode Eropa (Sudut Pertama) atau Amerika (Sudut Ketiga) dari simbolnya atau tata letak pandangannya. Ingat, di Eropa, pandangan atas ada di bawah, pandangan kanan di kiri, dst. Di Amerika, pandangan atas ada di atas, pandangan kanan di kanan, dst.
3. Hubungkan Pandangan: Garis-garis di satu pandangan itu “sejajar” atau “segaris” dengan detail yang sama di pandangan lain. Coba proyeksikan secara mental garis dari satu pandangan ke pandangan sebelahnya untuk memahami hubungannya. Misalnya, lebar di pandangan depan akan sama dengan lebar di pandangan atas.
4. Perhatikan Garis Tersembunyi (Hidden Lines): Garis putus-putus menunjukkan fitur objek yang tidak terlihat langsung dari pandangan tersebut. Ini penting untuk memahami bentuk internal atau bagian yang tersembunyi.
5. Lihat Dimensi: Dimensi memberikan ukuran pasti. Jangan hanya mengandalkan proporsi visual.
6. Cek Etiket Gambar: Informasi di etiket gambar sangat penting, termasuk skala dan metode proyeksi.

Membaca gambar proyeksi itu seperti belajar bahasa baru. Butuh latihan dan pemahaman simbol-simbolnya.

Proyeksi Piktorial untuk Visualisasi Cepat¶

Meskipun proyeksi ortogonal penting untuk detail, proyeksi piktorial sangat berguna untuk:

• Presentasi Konsep: Saat kamu ingin menunjukkan ide desain baru, gambar isometrik atau perspektif jauh lebih mudah dipahami oleh orang awam dibanding sekumpulan pandangan ortogonal.
• Instruksi Perakitan: Manual instruksi sering menggunakan gambar isometrik “exploded view” (objek dibongkar) untuk menunjukkan cara merakit komponen.
• Ilustrasi Produk: Gambar piktorial membuat produk terlihat menarik dalam brosur atau katalog.

Memilih jenis proyeksi piktorial mana yang akan digunakan tergantung pada kebutuhanmu. Isometrik mudah digambar dan cukup informatif, perspektif paling realistis (tapi lebih kompleks), oblik bagus untuk objek tertentu dengan detail di satu muka utama.

Kesimpulan¶

Jadi, gambar proyeksi itu bukan sekadar gambar, tapi sebuah alat komunikasi teknis yang powerful. Baik itu proyeksi ortogonal yang fokus pada detail akurat dari berbagai sisi, maupun proyeksi piktorial yang menampilkan bentuk 3D secara visual, keduanya punya peran penting dalam dunia desain, teknik, dan manufaktur. Memahami prinsip-prinsip di balik gambar proyeksi ini adalah langkah fundamental bagi siapa saja yang bergelut di bidang-bidang tersebut.
