Flowchart: Panduan Lengkap, Definisi, Fungsi, dan Contohnya!

Table of Contents

Flowchart, atau yang sering disebut juga diagram alur, adalah representasi visual dari suatu proses atau alur kerja. Bayangkan kamu sedang memberikan petunjuk arah kepada temanmu, tapi bukan dengan kata-kata, melainkan dengan gambar-gambar dan panah. Nah, kurang lebih seperti itulah flowchart bekerja. Ini adalah cara yang super efektif untuk menggambarkan langkah-langkah dalam suatu proses secara sistematis dan mudah dipahami.

Definisi Flowchart Lebih Dalam¶

Secara lebih formal, flowchart adalah diagram yang menggunakan simbol-simbol grafis untuk menggambarkan urutan operasi atau langkah-langkah dalam suatu sistem, proses, atau program komputer. Setiap simbol mewakili jenis langkah yang berbeda, dan simbol-simbol ini dihubungkan dengan panah untuk menunjukkan urutan alirannya. Tujuannya sederhana: membuat proses yang kompleks menjadi lebih mudah dicerna dan dipahami oleh siapa saja, bahkan yang bukan ahli sekalipun.

Flowchart ini bukan cuma buat orang IT atau programmer saja lho. Di berbagai bidang, flowchart jadi alat yang ampuh untuk:

• Merencanakan suatu proyek atau alur kerja dari awal sampai akhir.
• Mendokumentasikan proses yang sudah ada, biar semua orang tahu cara kerjanya.
• Menganalisis proses untuk mencari celah efisiensi atau masalah yang mungkin terjadi.
• Mengkomunikasikan proses kepada orang lain dengan cara yang visual dan mudah dimengerti.
• Memecahkan masalah dengan memvisualisasikan langkah-langkah yang terlibat.

Sejarah Singkat Flowchart¶

Ternyata, flowchart ini bukan barang baru lho. Konsepnya sudah ada sejak lama, bahkan sebelum komputer digital populer. Frank Gilbreth Sr., seorang insinyur industri, memperkenalkan “diagram alir proses” pertama pada tahun 1921 dalam presentasinya “Process Charts—First Steps in Finding the One Best Way to do Work”. Diagram ini menjadi bagian penting dari studinya tentang efisiensi kerja dan manajemen ilmiah.

Kemudian, di era komputer, flowchart semakin berkembang. Herman Goldstine dan John von Neumann menggunakan flowchart dalam makalah mereka tahun 1947 untuk merencanakan program komputer. Sejak saat itu, flowchart menjadi standar dalam pemrograman dan analisis sistem. Standarisasi simbol-simbol flowchart juga terus berkembang, salah satunya oleh American National Standards Institute (ANSI) pada tahun 1970-an, yang membantu memastikan flowchart bisa dipahami secara universal.

Mengapa Flowchart Penting?¶

Pertanyaan bagus! Di dunia yang serba kompleks ini, flowchart punya peran penting banget. Coba bayangkan kalau kamu harus memahami suatu proses yang rumit hanya dengan membaca teks deskripsi yang panjang dan bertele-tele. Pasti pusing, kan? Nah, flowchart hadir sebagai solusi visual yang powerful.

Visualisasi: Otak manusia lebih mudah memproses informasi visual daripada teks panjang. Flowchart mengubah proses yang abstrak menjadi gambar yang konkret, sehingga lebih mudah dipahami dan diingat.

Komunikasi Efektif: Flowchart adalah bahasa universal yang bisa dipahami oleh orang dari berbagai latar belakang. Tidak peduli apakah kamu seorang teknisi, manajer, atau mahasiswa, flowchart akan membantu kamu mengkomunikasikan ide dan proses dengan jelas dan ringkas.

Analisis dan Pemecahan Masalah: Dengan memvisualisasikan proses dalam flowchart, kita bisa lebih mudah melihat alurnya secara keseluruhan. Ini membantu kita mengidentifikasi potensi masalah, bottleneck, atau area yang bisa dioptimalkan. Kita bisa melihat langkah-langkah mana yang tidak efisien atau bahkan tidak perlu.

Dokumentasi yang Jelas: Flowchart adalah dokumentasi proses yang sangat efektif. Dibandingkan dengan dokumen teks yang panjang, flowchart lebih ringkas, mudah dibaca, dan cepat dipahami. Ini sangat berguna untuk pelatihan karyawan baru, panduan operasional, atau audit proses.

Efisiensi Waktu dan Biaya: Dengan perencanaan dan analisis yang baik menggunakan flowchart, kita bisa menghindari kesalahan dan pemborosan dalam proses. Proses yang lebih efisien tentu akan menghemat waktu dan biaya dalam jangka panjang.

Flowchart tidak bisa asal gambar saja. Ada komponen-komponen penting yang harus kamu ketahui agar flowchart-mu efektif dan mudah dibaca. Komponen-komponen ini adalah simbol-simbol flowchart, garis alir, dan keterangan tambahan.

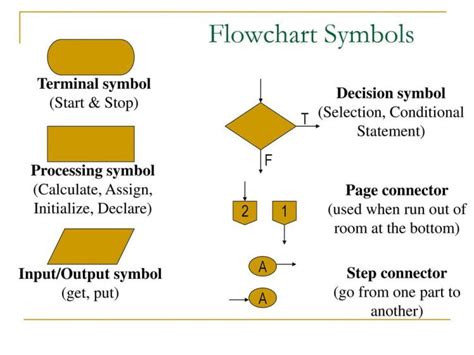

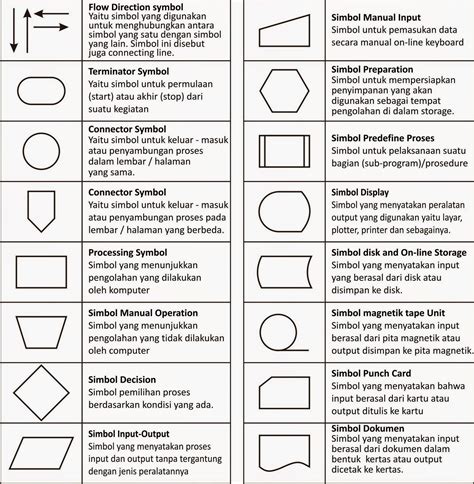

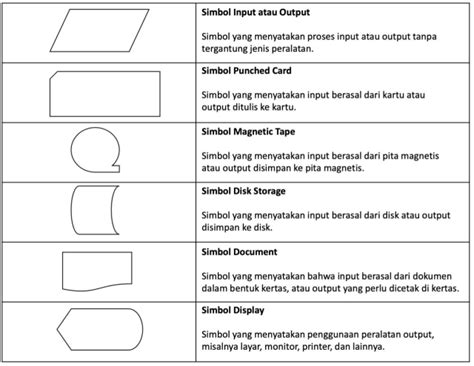

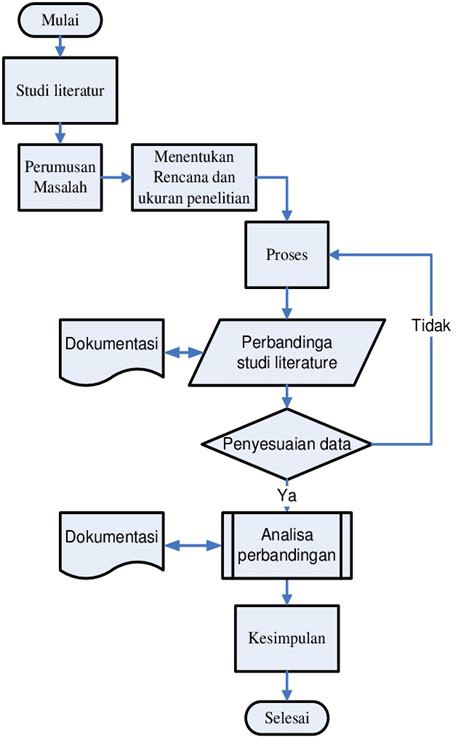

Simbol-Simbol Flowchart dan Fungsinya¶

Simbol-simbol flowchart adalah bahasa visualnya. Setiap simbol punya bentuk dan makna khusus untuk merepresentasikan jenis langkah atau tindakan tertentu dalam proses. Berikut adalah beberapa simbol flowchart yang paling umum digunakan beserta fungsinya:

• Simbol Terminal (Oval/Rounded Rectangle): Simbol ini menandakan awal (Start) dan akhir (End) dari suatu flowchart. Biasanya hanya ada satu simbol start dan satu simbol end dalam satu flowchart.



• Simbol Proses (Rectangle/Persegi Panjang): Simbol ini mewakili proses atau langkah kerja yang harus dilakukan. Di dalam simbol ini, kamu tuliskan deskripsi singkat tentang tindakan yang dilakukan.



• Simbol Keputusan (Diamond/Belah Ketupat): Simbol ini menunjukkan titik keputusan dalam proses. Biasanya, keputusan ini berupa pertanyaan ya/tidak atau benar/salah. Dari simbol ini, akan ada dua atau lebih garis alir yang keluar, tergantung pada hasil keputusannya.



• Simbol Input/Output (Parallelogram/Jajaran Genjang): Simbol ini mewakili input data yang masuk ke dalam proses atau output data yang dihasilkan dari proses. Input bisa berupa data dari pengguna, file, atau sumber eksternal lainnya. Output bisa berupa laporan, tampilan di layar, atau data yang disimpan.



• Simbol Dokumen (Document): Simbol ini menunjukkan dokumen atau laporan yang terlibat dalam proses. Bisa berupa dokumen input atau dokumen output.



• Simbol Data Tersimpan (Stored Data): Simbol ini mewakili data yang disimpan dalam suatu penyimpanan data, seperti database atau file.



• Simbol Penghubung (Connector/Circle): Simbol ini digunakan untuk menghubungkan bagian flowchart yang terpisah di halaman yang sama atau halaman berbeda. Ini berguna untuk flowchart yang kompleks dan panjang agar tidak terlalu berantakan.



• Simbol Subrutin/Predefined Process (Double-sided Rectangle): Simbol ini mewakili subrutin atau proses yang sudah didefinisikan sebelumnya. Ini berguna untuk menyederhanakan flowchart yang kompleks dengan memecahnya menjadi bagian-bagian yang lebih kecil.

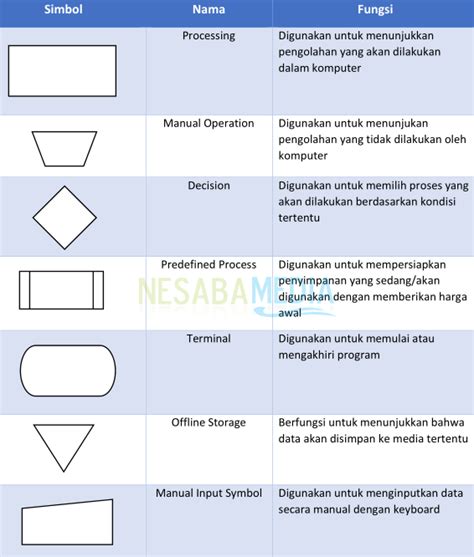

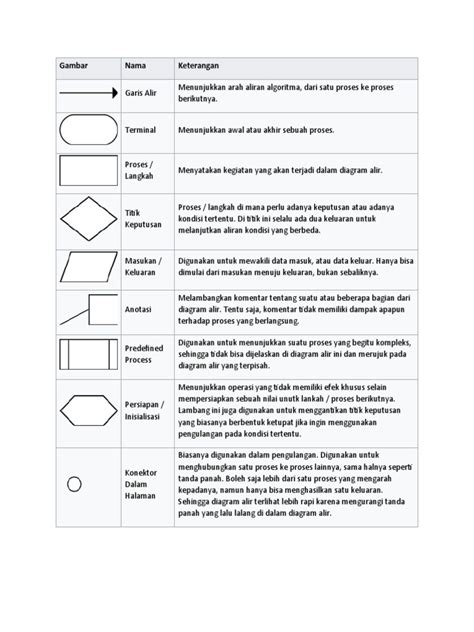

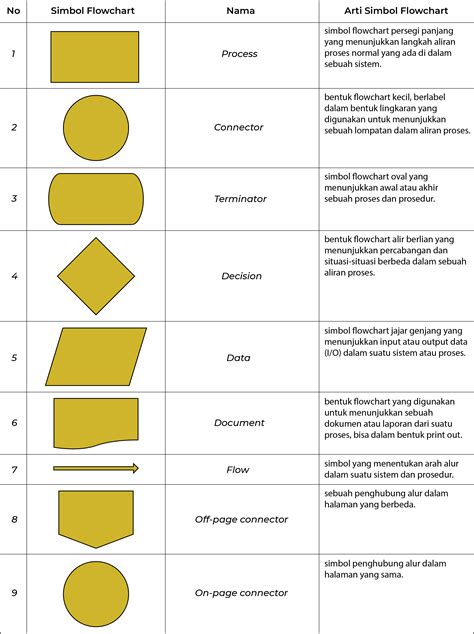

Tabel Simbol Flowchart Umum:

Simbol	Nama Simbol	Fungsi
	Terminal	Awal atau akhir proses
	Proses	Langkah atau tindakan dalam proses
	Keputusan	Titik keputusan, biasanya dengan jawaban Ya/Tidak atau Benar/Salah
	Input/Output	Data yang masuk atau keluar dari proses
	Dokumen	Dokumen atau laporan
	Data Tersimpan	Data yang disimpan
	Penghubung	Menghubungkan bagian flowchart
	Subrutin/Predefined Process	Proses yang sudah didefinisikan sebelumnya

Garis Alir (Flow Lines)¶

Garis alir, atau flow lines, adalah panah yang menghubungkan simbol-simbol flowchart. Fungsinya sangat penting: menunjukkan arah aliran proses. Garis alir ini menunjukkan urutan langkah-langkah dalam proses, dari awal sampai akhir. Biasanya, garis alir mengalir dari atas ke bawah atau dari kiri ke kanan.

Aturan Penting tentang Garis Alir:

• Arah Jelas: Garis alir harus memiliki arah yang jelas, biasanya ditunjukkan dengan panah di ujungnya.
• Satu Arah Keluar dari Proses: Dari simbol proses, biasanya hanya ada satu garis alir yang keluar (kecuali untuk loop atau iterasi).
• Dua atau Lebih Arah Keluar dari Keputusan: Dari simbol keputusan, akan ada dua atau lebih garis alir yang keluar, masing-masing mewakili hasil keputusan yang berbeda.
• Hindari Garis Berpotongan: Usahakan untuk menyusun flowchart agar garis alir tidak saling berpotongan. Jika terpaksa berpotongan, buatlah sejelas mungkin agar tidak membingungkan. Gunakan simbol penghubung jika perlu.

Keterangan Tambahan (Annotations)¶

Keterangan tambahan atau annotations adalah catatan atau penjelasan singkat yang bisa kamu tambahkan di flowchart untuk memberikan informasi lebih detail. Keterangan ini biasanya ditulis di samping simbol atau garis alir, dan dihubungkan dengan garis putus-putus.

Fungsi Keterangan Tambahan:

• Penjelasan Lebih Detail: Jika deskripsi di dalam simbol terlalu singkat, kamu bisa menambahkan keterangan tambahan untuk menjelaskan langkah tersebut lebih detail.
• Catatan Penting: Kamu bisa menambahkan catatan penting, peringatan, atau informasi tambahan yang relevan dengan langkah tersebut.
• Referensi Dokumen: Jika langkah tersebut terkait dengan dokumen atau referensi tertentu, kamu bisa mencantumkannya dalam keterangan tambahan.

Keterangan tambahan ini opsional, tapi sangat berguna untuk membuat flowchart kamu lebih jelas dan informatif, terutama untuk proses yang kompleks.

Flowchart itu fleksibel banget, bisa dipakai untuk berbagai macam proses. Karena itu, ada beberapa jenis flowchart yang dibedakan berdasarkan fokus atau tujuan penggunaannya. Beberapa jenis flowchart yang umum adalah flowchart dokumen, flowchart program, flowchart sistem, dan flowchart proses.

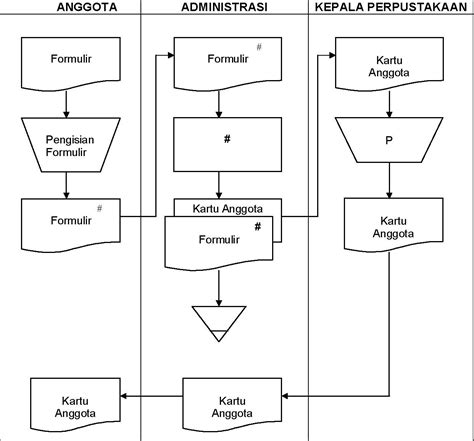

Flowchart Dokumen¶

Flowchart dokumen, atau document flowchart, fokus pada alur dokumen dalam suatu sistem atau proses. Jenis flowchart ini menggambarkan bagaimana dokumen-dokumen (misalnya formulir, laporan, surat) dibuat, didistribusikan, diproses, dan disimpan dalam suatu organisasi.

Fokus Utama Flowchart Dokumen:

• Alur Dokumen: Menunjukkan bagaimana dokumen bergerak antar departemen atau bagian dalam organisasi.
• Proses Pembuatan dan Distribusi Dokumen: Menggambarkan langkah-langkah dalam membuat, menyetujui, memperbanyak, dan mendistribusikan dokumen.
• Pengendalian Dokumen: Memastikan dokumen yang digunakan adalah dokumen yang terbaru dan valid.

Contoh Penggunaan Flowchart Dokumen:

• Alur persetujuan faktur di departemen keuangan.
• Proses pengajuan dan persetujuan cuti karyawan.
• Alur pemrosesan pesanan pelanggan.

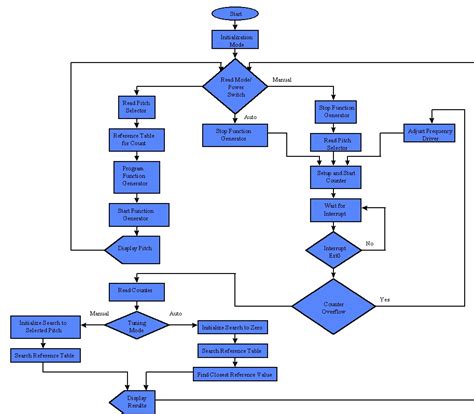

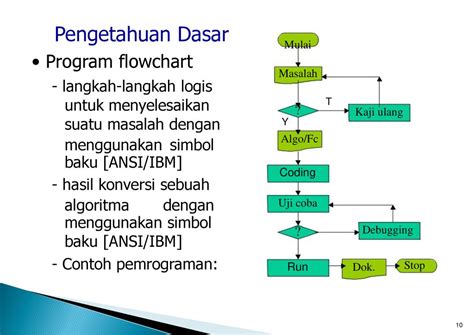

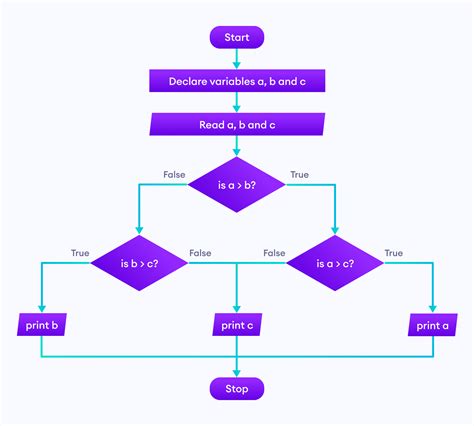

Flowchart Program¶

Flowchart program, atau program flowchart, digunakan dalam pemrograman komputer untuk menggambarkan alur logika suatu program atau algoritma. Jenis flowchart ini sangat membantu programmer dalam merencanakan struktur program sebelum menulis kode.

Fokus Utama Flowchart Program:

• Alur Logika Program: Menunjukkan urutan instruksi atau perintah dalam program.
• Struktur Kontrol Program: Menggambarkan penggunaan struktur kontrol seperti percabangan (if-else) dan perulangan (loop).
• Algoritma: Memvisualisasikan langkah-langkah dalam algoritma untuk menyelesaikan masalah tertentu.

Contoh Penggunaan Flowchart Program:

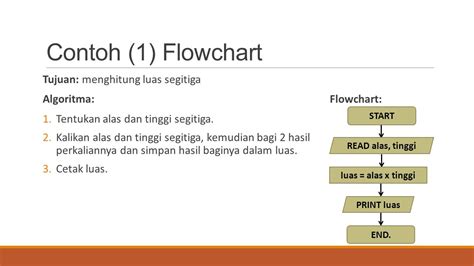

• Algoritma untuk menghitung luas segitiga.

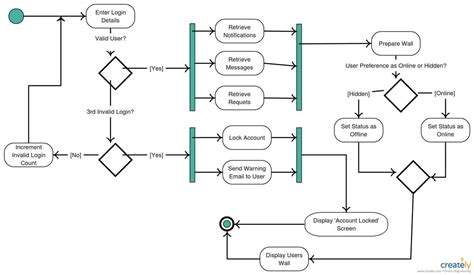

• Logika program untuk login ke sistem.
• Alur program untuk memproses transaksi penjualan.

Flowchart Sistem¶

Flowchart sistem, atau system flowchart, menggambarkan interaksi antar komponen sistem dalam suatu sistem informasi atau sistem komputer. Jenis flowchart ini memberikan gambaran umum tentang bagaimana data mengalir antar komponen sistem, seperti input, proses, penyimpanan data, dan output.

Fokus Utama Flowchart Sistem:

• Komponen Sistem: Menunjukkan komponen-komponen utama dalam sistem, seperti hardware, software, database, dan pengguna.
• Aliran Data: Menggambarkan bagaimana data mengalir antar komponen sistem.
• Interaksi Antar Sistem: Jika sistem terhubung dengan sistem lain, flowchart sistem juga bisa menggambarkan interaksi antar sistem tersebut.

Contoh Penggunaan Flowchart Sistem:

• Sistem informasi akademik di sekolah.
• Sistem perbankan online.
• Sistem manajemen inventaris.

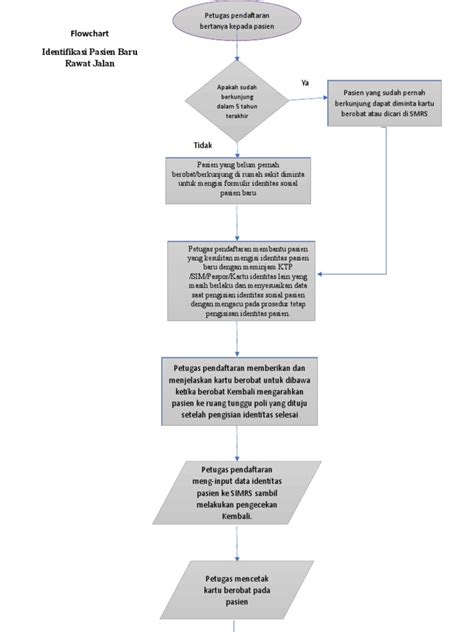

Flowchart Proses¶

Flowchart proses, atau process flowchart, adalah jenis flowchart yang paling umum dan serbaguna. Jenis flowchart ini menggambarkan alur langkah-langkah dalam suatu proses bisnis atau proses operasional. Flowchart proses bisa digunakan untuk mendokumentasikan, menganalisis, dan meningkatkan berbagai jenis proses, mulai dari proses produksi, proses layanan pelanggan, hingga proses administrasi.

Fokus Utama Flowchart Proses:

• Langkah-Langkah Proses: Menunjukkan urutan langkah-langkah dalam suatu proses dari awal sampai akhir.
• Aktivitas dan Keputusan: Menggambarkan aktivitas yang dilakukan dan keputusan yang diambil dalam setiap langkah proses.
• Input dan Output Proses: Menunjukkan input yang dibutuhkan dan output yang dihasilkan dari proses.

Contoh Penggunaan Flowchart Proses:

• Proses produksi suatu produk di pabrik.
• Proses pelayanan pelanggan di restoran.
• Proses pendaftaran mahasiswa baru di universitas.
• Proses pengajuan klaim asuransi.

Menggunakan flowchart itu banyak untungnya lho! Gak heran kalau flowchart jadi alat favorit di berbagai bidang. Berikut beberapa manfaat utama menggunakan flowchart:

Visualisasi Proses yang Kompleks¶

Salah satu manfaat terbesar flowchart adalah kemampuannya untuk memvisualisasikan proses yang kompleks. Proses yang rumit dengan banyak langkah dan keputusan bisa jadi sulit dipahami hanya dengan membaca teks deskripsi. Flowchart mengubah proses yang abstrak menjadi diagram visual yang mudah dicerna. Dengan melihat flowchart, kita bisa mendapatkan gambaran besar (big picture) dari proses tersebut secara keseluruhan.

Memudahkan Pemahaman¶

Visualisasi proses yang kompleks tadi otomatis memudahkan pemahaman. Otak manusia lebih mudah memproses informasi visual dibandingkan teks panjang. Flowchart menggunakan simbol-simbol grafis yang intuitif dan garis alir yang jelas untuk menggambarkan alur proses. Dengan demikian, flowchart membantu kita memahami proses dengan lebih cepat dan lebih baik. Ini sangat berguna untuk komunikasi, pelatihan, dan dokumentasi.

Identifikasi Masalah dan Bottleneck¶

Flowchart adalah alat yang ampuh untuk menganalisis proses dan mengidentifikasi masalah atau bottleneck. Dengan memvisualisasikan proses dalam flowchart, kita bisa melihat alur proses secara detail dan menemukan area-area yang tidak efisien, berulang, atau berpotensi menimbulkan masalah. Bottleneck, yaitu titik dalam proses yang memperlambat keseluruhan alur kerja, juga lebih mudah diidentifikasi dengan flowchart.

Meningkatkan Efisiensi¶

Setelah masalah dan bottleneck teridentifikasi, flowchart membantu kita mencari solusi untuk meningkatkan efisiensi proses. Dengan memvisualisasikan alur proses, kita bisa mencoba memodifikasi atau menghilangkan langkah-langkah yang tidak perlu, menyederhanakan alur kerja, atau mengotomatiskan tugas-tugas tertentu. Flowchart membantu kita merancang proses yang lebih efisien dan efektif.

Standarisasi Proses¶

Flowchart juga berperan penting dalam standarisasi proses. Dengan mendokumentasikan proses dalam bentuk flowchart, kita menciptakan panduan visual yang jelas dan konsisten tentang bagaimana suatu pekerjaan harus dilakukan. Ini membantu memastikan bahwa semua orang dalam organisasi memahami dan mengikuti prosedur yang sama. Standarisasi proses meningkatkan kualitas, konsistensi, dan mengurangi kesalahan.

Membuat flowchart itu gampang-gampang susah. Yang penting, kamu tahu langkah-langkahnya dan mengikuti beberapa tips biar flowchart-mu efektif dan mudah dipahami. Berikut adalah panduan langkah demi langkah untuk membuat flowchart yang efektif:

Tentukan Tujuan dan Ruang Lingkup¶

Langkah pertama yang paling penting adalah menentukan tujuan dan ruang lingkup flowchart. Proses apa yang ingin kamu gambarkan? Apa yang ingin kamu capai dengan flowchart ini? Apakah kamu ingin mendokumentasikan proses yang sudah ada, menganalisis proses untuk mencari masalah, atau merancang proses baru? Menentukan tujuan dan ruang lingkup yang jelas akan membantu kamu fokus dan membuat flowchart yang relevan.

Contoh:

• Tujuan: Mendokumentasikan proses pendaftaran mahasiswa baru secara online.
• Ruang Lingkup: Mulai dari calon mahasiswa membuka website pendaftaran hingga mendapatkan kartu mahasiswa.

Identifikasi Langkah-Langkah Utama¶

Setelah tujuan dan ruang lingkup jelas, langkah selanjutnya adalah mengidentifikasi langkah-langkah utama dalam proses. Buat daftar semua langkah yang terlibat secara berurutan. Mulai dari langkah awal hingga langkah akhir proses. Jangan lupa untuk mencatat input dan output dari setiap langkah, serta keputusan-keputusan yang perlu diambil.

Tips:

• Libatkan Orang yang Terlibat: Jika memungkinkan, libatkan orang-orang yang terlibat langsung dalam proses untuk mendapatkan informasi yang akurat dan lengkap.
• Gunakan Bahasa yang Jelas dan Singkat: Deskripsikan langkah-langkah dengan bahasa yang jelas, singkat, dan mudah dipahami.
• Urutkan Langkah Secara Logis: Pastikan langkah-langkah diurutkan secara logis dan kronologis sesuai dengan alur proses sebenarnya.

Gunakan Simbol yang Tepat¶

Setelah daftar langkah-langkah selesai, saatnya menggunakan simbol-simbol flowchart yang tepat untuk merepresentasikan setiap langkah. Pilih simbol yang sesuai dengan jenis langkah atau tindakan yang dilakukan (proses, keputusan, input/output, dll.). Pastikan kamu konsisten menggunakan simbol-simbol flowchart standar agar flowchart-mu mudah dibaca oleh siapa saja.

Ingat lagi simbol-simbol flowchart umum:

• Oval: Start/End
• Persegi Panjang: Proses
• Belah Ketupat: Keputusan
• Jajaran Genjang: Input/Output
• Dokumen: Dokumen
• Lingkaran: Penghubung

Susun Secara Logis dan Runtut¶

Susun simbol-simbol flowchart secara logis dan runtut sesuai dengan urutan langkah-langkah proses. Hubungkan simbol-simbol tersebut dengan garis alir (panah) untuk menunjukkan arah aliran proses. Pastikan garis alir mengalir dengan jelas dari atas ke bawah atau dari kiri ke kanan. Hindari garis alir yang saling berpotongan jika memungkinkan. Gunakan simbol penghubung jika flowchart terlalu panjang dan perlu dipisah di halaman berbeda.

Tips:

• Mulai dari Atas ke Bawah atau Kiri ke Kanan: Alur flowchart yang paling mudah dibaca adalah dari atas ke bawah atau dari kiri ke kanan.
• Jarak Antar Simbol: Berikan jarak yang cukup antar simbol agar flowchart tidak terlihat terlalu padat dan mudah dibaca.
• Konsisten dengan Ukuran Simbol: Usahakan menggunakan ukuran simbol yang konsisten di seluruh flowchart.

Uji dan Validasi Flowchart¶

Setelah flowchart selesai dibuat, langkah terakhir adalah menguji dan memvalidasi flowchart. Coba jalankan proses yang kamu gambarkan di flowchart, langkah demi langkah, sambil membandingkannya dengan flowchart yang sudah kamu buat. Apakah flowchart sudah menggambarkan proses dengan akurat dan lengkap? Apakah ada langkah yang terlewat atau kurang jelas? Mintalah orang lain untuk membaca flowchart-mu dan memberikan feedback. Revisi flowchart jika diperlukan berdasarkan hasil pengujian dan validasi.

Tujuan Pengujian dan Validasi:

• Akurasi: Memastikan flowchart menggambarkan proses yang sebenarnya dengan akurat.
• Kelengkapan: Memastikan tidak ada langkah penting yang terlewat dalam flowchart.
• Kejelasan: Memastikan flowchart mudah dipahami dan tidak ambigu.

Flowchart itu bukan cuma buat urusan bisnis atau teknologi aja lho. Kita juga sering menggunakan konsep flowchart, sadar atau tidak sadar, dalam kehidupan sehari-hari. Berikut beberapa contoh sederhana penggunaan flowchart dalam kehidupan sehari-hari:

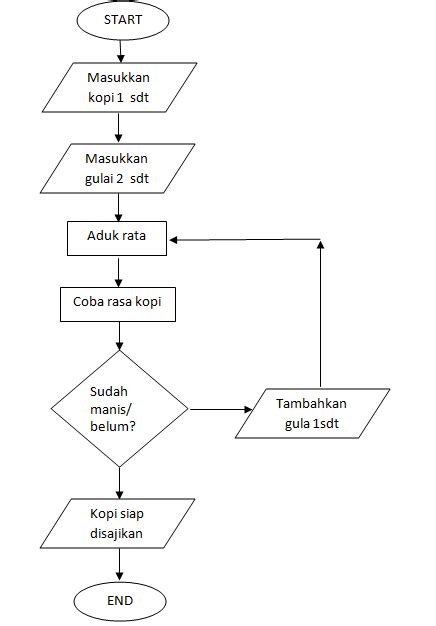

Contoh Sederhana: Membuat Kopi¶

Bayangkan kamu mau membuat kopi. Prosesnya bisa kita gambarkan dengan flowchart sederhana:

Penjelasan Flowchart Membuat Kopi:

1. Mulai: Awal proses membuat kopi.
2. Ambil Cangkir: Proses mengambil cangkir.
3. Masukkan Kopi Bubuk ke Cangkir: Proses memasukkan kopi bubuk ke cangkir.
4. Tambahkan Gula? Keputusan: Apakah ingin menambahkan gula?
   • Ya: Lanjut ke langkah “Tambahkan Gula”.
   • Tidak: Langsung ke langkah “Tuang Air Panas”.
5. Tambahkan Gula: Proses menambahkan gula ke cangkir.
6. Tuang Air Panas: Proses menuangkan air panas ke cangkir.
7. Aduk Kopi: Proses mengaduk kopi.
8. Selesai: Akhir proses membuat kopi.

Flowchart sederhana ini membantu kita memvisualisasikan langkah-langkah membuat kopi secara sistematis.

Contoh Kompleks: Proses Pendaftaran Online¶

Contoh yang lebih kompleks adalah proses pendaftaran online, misalnya pendaftaran kursus atau pendaftaran keanggotaan. Proses ini melibatkan beberapa langkah dan keputusan, yang bisa digambarkan dengan flowchart yang lebih detail.

Penjelasan Flowchart Pendaftaran Online (Sederhana):

1. Mulai: Awal proses pendaftaran online.
2. Buka Website Pendaftaran: Proses membuka website pendaftaran.
3. Pilih Menu Pendaftaran: Proses memilih menu pendaftaran.
4. Isi Formulir Pendaftaran: Proses mengisi formulir pendaftaran online.
5. Lengkapi Data? Keputusan: Apakah data formulir sudah lengkap?
   • Tidak: Kembali ke langkah “Isi Formulir Pendaftaran”.
   • Ya: Lanjut ke langkah “Unggah Dokumen Pendukung”.
6. Unggah Dokumen Pendukung: Proses mengunggah dokumen pendukung (misalnya KTP, foto).
7. Dokumen Lengkap? Keputusan: Apakah dokumen pendukung sudah lengkap?
   • Tidak: Kembali ke langkah “Unggah Dokumen Pendukung”.
   • Ya: Lanjut ke langkah “Submit Pendaftaran”.
8. Submit Pendaftaran: Proses mengirimkan formulir pendaftaran.
9. Pendaftaran Berhasil? Keputusan: Apakah pendaftaran berhasil? (Biasanya ada notifikasi atau email konfirmasi).
   • Tidak: Kembali ke langkah “Isi Formulir Pendaftaran” atau “Unggah Dokumen Pendukung” (tergantung error yang muncul).
   • Ya: Lanjut ke langkah “Selesai”.
10. Selesai: Akhir proses pendaftaran online.

Flowchart ini memberikan gambaran yang lebih jelas tentang alur pendaftaran online, termasuk langkah-langkah yang harus diikuti dan kemungkinan keputusan yang perlu diambil.

Biar flowchart kamu gak cuma informatif tapi juga enak dilihat, ada beberapa tips dan trik yang bisa kamu coba:

Gunakan Warna untuk Membedakan Kategori¶

Penggunaan warna bisa membuat flowchart kamu lebih menarik dan mudah dibaca. Kamu bisa menggunakan warna untuk membedakan kategori langkah atau jenis simbol. Misalnya:

• Warna Biru: Untuk simbol proses (langkah kerja).
• Warna Hijau: Untuk simbol keputusan.
• Warna Kuning: Untuk simbol input/output.
• Warna Merah: Untuk simbol terminal (start/end) atau simbol yang menandakan masalah/peringatan.

Tips:

• Pilih Warna yang Kontras: Gunakan warna yang kontras agar simbol dan teks di dalamnya mudah dibaca.
• Konsisten dengan Warna: Gunakan warna secara konsisten di seluruh flowchart.
• Jangan Terlalu Banyak Warna: Jangan menggunakan terlalu banyak warna, cukup 3-4 warna utama sudah cukup.

Tambahkan Judul dan Keterangan yang Jelas¶

Judul flowchart sangat penting untuk memberikan konteks tentang proses apa yang digambarkan. Judul harus singkat, jelas, dan informatif. Selain judul, kamu juga bisa menambahkan keterangan atau legend untuk menjelaskan arti simbol-simbol yang digunakan, terutama jika kamu menggunakan simbol yang tidak standar atau modifikasi.

Contoh Judul:

• Flowchart Proses Pemesanan Produk Online
• Flowchart Alur Pendaftaran Mahasiswa Baru
• Flowchart Sistem Penggajian Karyawan

Contoh Keterangan (Legend):

• :red[Oval Merah]: Awal/Akhir Proses
• :blue[Persegi Panjang Biru]: Langkah Kerja
• :green[Belah Ketupat Hijau]: Keputusan

Manfaatkan Software Flowchart¶

Sekarang ini, banyak software atau aplikasi flowchart yang tersedia, baik online maupun offline. Software ini memudahkan kamu membuat flowchart dengan cepat dan rapi. Beberapa software flowchart populer antara lain:

• Microsoft Visio: Software flowchart profesional dari Microsoft (berbayar).
• Lucidchart: Aplikasi flowchart online berbasis web (gratis dan berbayar).
• draw.io (Diagrams.net): Aplikasi flowchart online dan offline gratis dan open-source.
• Google Drawings: Aplikasi flowchart gratis dari Google yang terintegrasi dengan Google Drive.
• SmartDraw: Software flowchart yang mudah digunakan dengan banyak template (berbayar).

Keuntungan Menggunakan Software Flowchart:

• Simbol dan Template Siap Pakai: Software flowchart biasanya menyediakan library simbol flowchart standar dan template flowchart yang bisa kamu gunakan.
• Fitur Drag and Drop: Membuat flowchart jadi lebih cepat dan mudah dengan fitur drag and drop simbol.
• Rapi dan Profesional: Flowchart yang dihasilkan software biasanya lebih rapi dan terlihat profesional.
• Kolaborasi Online: Beberapa software online memungkinkan kolaborasi dengan tim secara real-time.
• Ekspor ke Berbagai Format: Bisa diekspor ke berbagai format file (gambar, PDF, dll.).

Flowchart memang diagram yang ampuh, tapi bukan satu-satunya jenis diagram yang ada. Ada diagram-diagram lain yang punya fungsi dan karakteristik yang berbeda. Penting untuk tahu perbedaan flowchart dengan diagram lain agar kamu bisa memilih diagram yang paling tepat untuk kebutuhanmu. Dua diagram yang seringkali dibandingkan dengan flowchart adalah Diagram Alir Data (DFD) dan Diagram UML.

Perbedaan dengan Diagram Alir Data (DFD)¶

Diagram Alir Data (DFD), atau Data Flow Diagram, fokus pada alur data dalam suatu sistem informasi. DFD menggambarkan bagaimana data bergerak antar entitas, proses, dan penyimpanan data dalam sistem. DFD lebih menekankan pada data dan transformasi data, sedangkan flowchart lebih umum dan bisa digunakan untuk menggambarkan berbagai jenis proses, tidak hanya proses data.

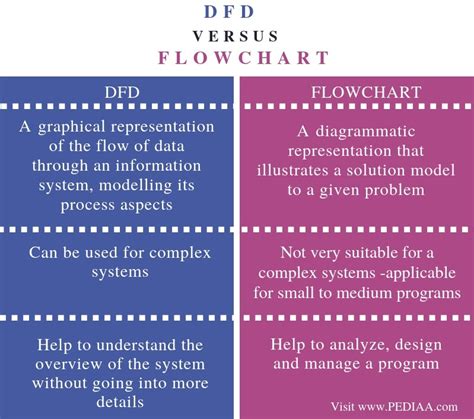

Perbedaan Utama Flowchart vs. DFD:

Fitur	Flowchart	Diagram Alir Data (DFD)
Fokus	Alur langkah-langkah proses (umum)	Alur data dalam sistem informasi
Simbol	Simbol proses, keputusan, input/output, dll.	Simbol entitas eksternal, proses, penyimpanan data, alur data
Tujuan	Memvisualisasikan alur kerja, menganalisis proses	Memodelkan aliran data dalam sistem informasi
Penggunaan	Berbagai jenis proses (bisnis, program, dll.)	Sistem informasi, analisis sistem

Perbedaan dengan Diagram UML¶

Diagram UML (Unified Modeling Language) adalah sekumpulan diagram yang digunakan dalam pemodelan perangkat lunak berorientasi objek. UML punya banyak jenis diagram, seperti diagram kelas, diagram use case, diagram sequence, diagram activity, dan lain-lain. Diagram activity dalam UML memiliki kemiripan dengan flowchart, karena sama-sama menggambarkan alur aktivitas. Namun, UML lebih kompleks dan spesifik untuk pengembangan perangkat lunak, sedangkan flowchart lebih umum dan bisa digunakan di berbagai bidang.

Perbedaan Utama Flowchart vs. UML (Diagram Activity):

Fitur	Flowchart	Diagram UML (Activity Diagram)
Fokus	Alur langkah-langkah proses (umum)	Alur aktivitas dalam sistem perangkat lunak
Standar	Standar simbol flowchart (ANSI, ISO)	Standar UML (Object Management Group - OMG)
Penggunaan	Berbagai jenis proses (bisnis, program, dll.)	Pemodelan perangkat lunak berorientasi objek
Kompleksitas	Lebih sederhana dan umum	Lebih kompleks dan spesifik untuk software

Kesimpulan: Flowchart adalah diagram yang serbaguna dan mudah dipelajari, cocok untuk memvisualisasikan berbagai jenis proses. DFD lebih spesifik untuk menggambarkan alur data dalam sistem informasi. UML (terutama diagram activity) lebih kompleks dan digunakan dalam pemodelan perangkat lunak. Pilih diagram yang paling sesuai dengan kebutuhan dan tujuanmu.

Flowchart adalah alat visual yang powerful untuk menggambarkan alur proses. Dari definisi, sejarah, komponen, jenis-jenis, manfaat, cara membuat, hingga contoh penggunaannya, kita sudah bahas tuntas tentang flowchart. Intinya, flowchart itu bikin proses yang rumit jadi lebih sederhana, mudah dipahami, dan lebih efisien. Baik untuk urusan bisnis, pemrograman, atau bahkan kehidupan sehari-hari, flowchart bisa jadi solusi visual yang efektif. Jadi, jangan ragu untuk mulai menggunakan flowchart dalam pekerjaan atau proyek kamu!

Gimana? Sekarang sudah lebih paham kan tentang flowchart? Punya pengalaman menarik atau pertanyaan seputar flowchart? Yuk, share di kolom komentar di bawah! Atau mungkin kamu punya tips dan trik lain dalam membuat flowchart yang keren? Jangan sungkan untuk berbagi ya!
