Teknik Cor Itu Apa Sih? Panduan Lengkap Buat Pemula!

Daftar Isi

Teknik cor, atau dalam bahasa Inggris lebih dikenal dengan casting, adalah sebuah proses manufaktur yang sudah tua banget dan masih relevan sampai sekarang. Bayangin deh, dari zaman perunggu dulu manusia udah ngecor logam buat bikin senjata dan peralatan. Nah, teknik ini intinya adalah menuangkan material cair ke dalam cetakan (mold) yang bentuknya udah kita atur sedemikian rupa. Material cair ini bisa macem-macem, mulai dari logam, plastik, beton, sampai lilin atau kaca. Setelah material cair ini mengeras atau membeku di dalam cetakan, kita bakal dapetin benda padat dengan bentuk yang sesuai sama cetakannya. Simpel kan? Tapi jangan salah, di balik kesederhanaannya, teknik cor ini punya banyak banget variasi dan aplikasi yang keren!

Dasar-Dasar Teknik Cor¶

Proses Inti Pengecoran¶

Secara garis besar, proses pengecoran itu melibatkan beberapa tahapan utama yang penting banget buat diperhatiin:

1. Pembuatan Pola (Pattern Making): Pertama-tama, kita perlu bikin pola yang bentuknya sama persis kayak benda yang mau kita buat, tapi biasanya sedikit lebih besar buat ngasih toleransi penyusutan material saat mendingin. Pola ini bisa dibuat dari kayu, logam, plastik, atau bahkan lilin, tergantung teknik cor yang dipake.


2. Pembuatan Cetakan (Mold Making): Nah, pola yang udah jadi ini kemudian dipake buat bikin cetakan. Cetakan ini adalah rongga yang nantinya bakal diisi sama material cair. Cetakan bisa dibuat dari pasir, logam, keramik, atau material lain yang tahan panas dan bisa mempertahankan bentuknya saat proses pengecoran.


3. Peleburan Material (Melting): Material yang mau dicor, misalnya logam, harus dilebur dulu sampai jadi cair. Proses peleburan ini biasanya dilakuin di dalam tungku dengan suhu yang tinggi banget, sesuai sama titik lebur materialnya.

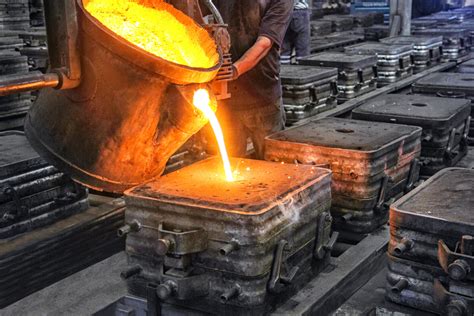

4. Penuangan (Pouring): Material cair yang udah siap kemudian dituang ke dalam cetakan yang udah disiapin. Proses penuangan ini harus dilakuin dengan hati-hati dan terkontrol biar material cairnya bisa mengisi seluruh rongga cetakan tanpa ada udara yang terjebak atau cacat lainnya.


5. Pendinginan dan Pembekuan (Cooling and Solidification): Setelah dituang, material cair dibiarin mendingin dan membeku di dalam cetakan. Proses pendinginan ini juga penting banget karena bisa mempengaruhi struktur dan sifat material hasil coran.


6. Pengambilan Coran dari Cetakan (Mold Removal): Setelah corannya udah cukup dingin dan padat, cetakannya dibongkar atau dihancurin (tergantung jenis cetakannya) buat ngeluarin benda coran yang udah jadi.


7. Pembersihan dan Finishing (Cleaning and Finishing): Benda coran yang baru keluar dari cetakan biasanya masih perlu dibersihin dari sisa-sisa cetakan atau material yang nempel. Selain itu, mungkin juga perlu dilakuin proses finishing kayak pemotongan, penghalusan, atau pemolesan biar hasilnya lebih rapi dan sesuai standar.


Kenapa Teknik Cor Penting?¶

Teknik cor ini penting banget dalam dunia manufaktur karena beberapa alasan:

• Fleksibilitas Bentuk: Teknik cor memungkinkan kita buat bikin benda dengan bentuk yang kompleks dan rumit, bahkan bentuk-bentuk yang susah atau nggak mungkin dibuat dengan teknik manufaktur lain kayak pemesinan atau pengelasan. Bayangin aja bikin blok mesin mobil yang bentuknya kompleks banget, itu hampir pasti dibikinnya pake teknik cor.
• Beragam Material: Teknik cor bisa dipake buat berbagai jenis material, mulai dari logam (besi, baja, aluminium, kuningan, perunggu), plastik, composite, sampai beton dan kaca. Ini bikin teknik cor jadi serbaguna banget buat berbagai aplikasi.
• Produksi Massal: Teknik cor cocok banget buat produksi massal. Sekali cetakannya udah jadi, kita bisa bikin ribuan atau bahkan jutaan benda coran yang identik dengan biaya produksi per unit yang relatif murah.
• Ukuran yang Bervariasi: Teknik cor bisa dipake buat bikin benda dari ukuran yang kecil banget, kayak komponen jewelry atau gigi palsu, sampai benda yang gede banget kayak blok mesin kapal atau patung-patung raksasa.

Jenis-Jenis Teknik Cor yang Umum Dipakai¶

Teknik cor itu macem-macem banget jenisnya, dan masing-masing punya kelebihan, kekurangan, dan aplikasi yang beda-beda. Berikut ini beberapa jenis teknik cor yang paling umum dipake:

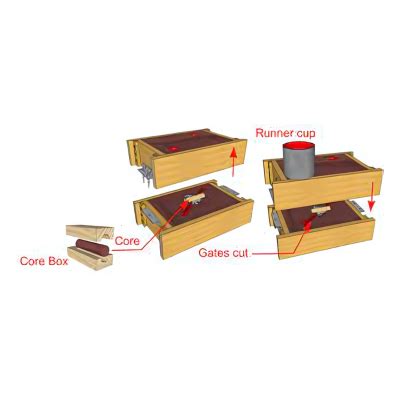

1. Pengecoran Pasir (Sand Casting)¶

Ini adalah teknik cor yang paling tua dan paling banyak dipake. Cetakannya dibuat dari pasir yang dicampur sama bahan pengikat kayak tanah liat atau resin. Polanya biasanya dibuat dari kayu atau plastik.

Proses Pengecoran Pasir¶

1. Pembuatan Pola dan Cetakan: Pola ditempatkan dalam kotak cetak, kemudian pasir cetak dituang dan dipadatkan di sekeliling pola. Setelah pasirnya padat, pola diangkat keluar, ninggalin rongga cetakan di dalam pasir.
2. Perakitan Cetakan: Cetakan pasir biasanya terdiri dari dua bagian (cope dan drag) yang disatuin setelah pola diangkat. Sistem saluran penuangan juga dibentuk di dalam cetakan pasir ini.
3. Penuangan Logam Cair: Logam cair dituang ke dalam cetakan pasir lewat saluran penuangan.
4. Pendinginan dan Pembekuan: Logam cair dibiarin mendingin dan membeku di dalam cetakan pasir.
5. Pembongkaran Cetakan: Cetakan pasir dihancurin buat ngeluarin coran. Pasirnya bisa didaur ulang buat cetakan berikutnya.
6. Finishing: Coran dibersihin dari sisa-sisa pasir dan dilakuin proses finishing kalo perlu.

Kelebihan Pengecoran Pasir¶

• Murah: Biaya cetakannya relatif murah karena pasirnya gampang didapet dan bisa didaur ulang.
• Fleksibel: Cocok buat berbagai ukuran dan bentuk coran, dari yang kecil sampai yang gede banget.
• Berbagai Material: Bisa dipake buat ngecor berbagai jenis logam.

Kekurangan Pengecoran Pasir¶

• Permukaan Kasar: Hasil coran permukaannya biasanya agak kasar dan perlu finishing lebih lanjut kalo mau permukaan yang halus.
• Akurasi Dimensi Kurang Tinggi: Akurasi dimensi coran pasir nggak setinggi teknik cor lain yang lebih presisi.
• Kualitas Cetakan Terbatas: Cetakan pasir nggak bisa dipake berulang kali, jadi buat produksi massal butuh bikin cetakan baru terus.

Aplikasi Pengecoran Pasir¶

Pengecoran pasir banyak dipake buat bikin komponen-komponen besar dan berat kayak blok mesin otomotif, housing pompa, roda gigi besar, katup, fitting pipa, dan lain-lain.

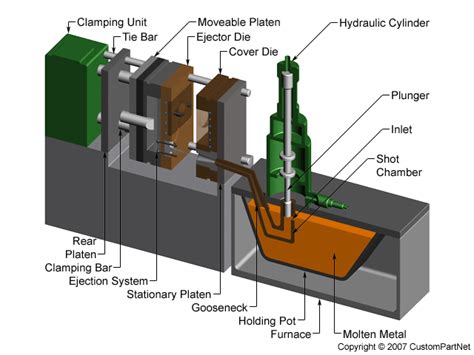

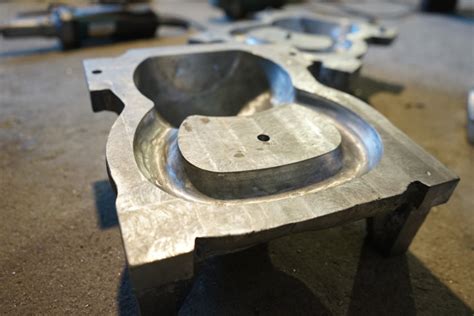

2. Pengecoran Cetakan Permanen (Permanent Mold Casting atau Die Casting)¶

Teknik ini pake cetakan yang dibuat dari logam, biasanya baja atau besi cor. Cetakan logam ini bisa dipake berulang kali, makanya disebut cetakan permanen. Ada dua jenis utama pengecoran cetakan permanen: gravity die casting dan pressure die casting.

Proses Pengecoran Cetakan Permanen¶

1. Pembuatan Cetakan Logam: Cetakan dibuat dari logam yang tahan panas dan kuat. Cetakan biasanya terdiri dari dua bagian atau lebih yang bisa dibuka dan ditutup.
2. Pemanasan Cetakan: Cetakan biasanya dipanasin dulu sebelum penuangan biar logam cair nggak cepet membeku dan bisa mengisi rongga cetakan dengan baik.
3. Penuangan Logam Cair: Logam cair dituang ke dalam cetakan logam. Pada gravity die casting, penuangan dilakuin dengan gaya gravitasi. Pada pressure die casting, logam cair ditekan masuk ke dalam cetakan dengan tekanan tinggi.
4. Pendinginan dan Pembekuan: Logam cair mendingin dan membeku di dalam cetakan logam.
5. Pembukaan Cetakan: Cetakan logam dibuka dan coran dikeluarin.
6. Finishing: Coran dibersihin dan dilakuin finishing kalo perlu.

Kelebihan Pengecoran Cetakan Permanen¶

• Permukaan Halus: Hasil coran permukaannya lebih halus daripada coran pasir.
• Akurasi Dimensi Tinggi: Akurasi dimensi coran lebih baik daripada coran pasir.
• Produktivitas Tinggi: Cetakan bisa dipake berulang kali, jadi cocok buat produksi massal.
• Sifat Mekanik Lebih Baik: Karena pendinginan lebih cepet, struktur mikro coran lebih halus dan sifat mekaniknya lebih baik.

Kekurangan Pengecoran Cetakan Permanen¶

• Biaya Cetakan Mahal: Biaya pembuatan cetakan logam lebih mahal daripada cetakan pasir.
• Bentuk Terbatas: Bentuk coran yang bisa dibikin agak terbatas karena cetakannya harus bisa dibuka dan ditutup buat ngeluarin coran.
• Nggak Cocok buat Material Titik Lebur Tinggi: Cetakan logamnya sendiri juga punya titik lebur, jadi nggak cocok buat ngecor logam dengan titik lebur yang terlalu tinggi.

Aplikasi Pengecoran Cetakan Permanen¶

Gravity die casting banyak dipake buat bikin komponen otomotif kayak piston, silinder head, roda, dan komponen mesin lainnya. Pressure die casting banyak dipake buat bikin komponen yang butuh presisi tinggi dan permukaan halus kayak komponen elektronik, housing peralatan, dan komponen otomotif kecil.

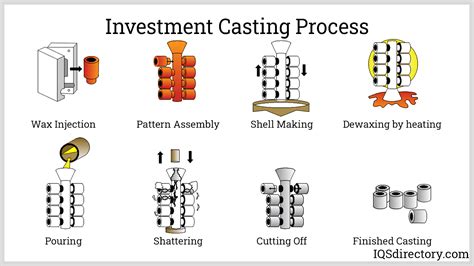

3. Pengecoran Investasi (Investment Casting atau Lost-Wax Casting)¶

Teknik ini juga dikenal dengan nama pengecoran lilin hilang. Kenapa? Karena polanya dibuat dari lilin, dan lilinnya bakal dilebur dan dihilangin dari cetakan sebelum penuangan logam. Teknik ini menghasilkan coran yang sangat presisi dan detail.

Proses Pengecoran Investasi¶

1. Pembuatan Pola Lilin: Pola dibuat dari lilin dengan bentuk yang sama persis kayak benda yang mau dicor. Pola lilin ini bisa dibuat dengan cetakan lilin atau injection molding.
2. Perakitan Pola Lilin: Kalo mau bikin banyak coran sekaligus, beberapa pola lilin bisa dirakit jadi satu cluster atau pohon lilin.
3. Pelapisan dengan Keramik: Pola lilin dilapisi beberapa lapis slurry keramik. Setiap lapisan dikeringin sebelum lapisan berikutnya dilapisin. Proses ini diulang sampai lapisan keramiknya cukup tebal dan kuat buat jadi cetakan.
4. Pelelehan Lilin: Cetakan keramik yang udah kering dipanasin dalam oven. Panas ini bakal melelehkan lilin di dalamnya, ninggalin rongga cetakan di dalam keramik. Lilin yang meleleh keluar dari cetakan, makanya disebut lost-wax casting.
5. Pemanasan Cetakan Keramik: Cetakan keramik dipanasin sampai suhu tinggi buat ngilangin sisa-sisa lilin dan memperkuat cetakan.
6. Penuangan Logam Cair: Logam cair dituang ke dalam cetakan keramik yang udah dipanasin.
7. Pendinginan dan Pembekuan: Logam cair mendingin dan membeku di dalam cetakan keramik.
8. Pecah Cetakan Keramik: Cetakan keramik dipecahin buat ngeluarin coran. Cetakan keramik ini nggak bisa dipake lagi.
9. Finishing: Coran dibersihin dari sisa-sisa keramik dan dilakuin finishing kalo perlu.

Kelebihan Pengecoran Investasi¶

• Presisi Tinggi: Hasil coran sangat presisi dan detail, bisa bikin bentuk yang rumit dan halus.
• Permukaan Sangat Halus: Permukaan coran sangat halus, bahkan seringkali nggak perlu finishing lagi.
• Toleransi Dimensi Ketat: Toleransi dimensi coran sangat ketat.
• Berbagai Material: Bisa dipake buat ngecor berbagai jenis logam, termasuk logam yang sulit dikerjakan dengan teknik lain.

Kekurangan Pengecoran Investasi¶

• Biaya Mahal: Biaya prosesnya relatif mahal karena butuh banyak tahapan dan material yang khusus.
• Proses Lama: Prosesnya cukup lama dan rumit.
• Ukuran Terbatas: Biasanya lebih cocok buat coran ukuran kecil sampai menengah.

Aplikasi Pengecoran Investasi¶

Pengecoran investasi banyak dipake buat bikin komponen-komponen yang butuh presisi tinggi dan permukaan halus kayak komponen turbin gas, komponen pesawat terbang, jewelry, alat-alat bedah, komponen senjata api, dan dental prosthetics.

4. Pengecoran Kontinu (Continuous Casting)¶

Teknik ini dipake buat bikin produk-produk logam dengan bentuk yang seragam dan panjang kayak billet, bloom, slab, atau bar. Prosesnya kontinu, jadi produksi bisa jalan terus-menerus tanpa berhenti.

Proses Pengecoran Kontinu¶

1. Penuangan Logam Cair ke dalam Tundish: Logam cair dituang dari ladle ke dalam tundish. Tundish ini berfungsi buat menjaga level logam cair tetap stabil dan ngasih waktu buat kotoran mengapung ke permukaan.
2. Penuangan ke dalam Cetakan Pendingin: Dari tundish, logam cair dialirin ke dalam cetakan pendingin (water-cooled mold) yang bentuknya sesuai sama produk yang mau dibikin.
3. Pendinginan dan Pembekuan di dalam Cetakan: Logam cair mulai membeku di dalam cetakan pendingin. Cetakannya bergerak terus ke bawah, sambil terus mendinginkan logam cair.
4. Penarikan Produk Coran: Produk coran yang udah mulai padat ditarik keluar dari cetakan pendingin dengan withdrawal rolls.
5. Pendinginan Lanjutan: Produk coran terus didinginkan dengan semprotan air atau udara sampai bener-bener padat.
6. Pemotongan Produk: Produk coran yang panjang dipotong-potong sesuai panjang yang diinginkan.

Kelebihan Pengecoran Kontinu¶

• Produktivitas Sangat Tinggi: Prosesnya kontinu, jadi bisa produksi dalam jumlah besar dan terus-menerus.
• Kualitas Produk Seragam: Kualitas produk coran lebih seragam dan konsisten karena prosesnya terkontrol.
• Efisiensi Material Tinggi: Pemakaian material lebih efisien karena yield produksinya tinggi dan limbahnya sedikit.
• Biaya Produksi Rendah: Biaya produksi per unit lebih rendah buat produksi massal.

Kekurangan Pengecoran Kontinu¶

• Bentuk Produk Terbatas: Cuma cocok buat bikin produk dengan bentuk yang seragam dan sederhana kayak billet, bloom, slab, atau bar.
• Investasi Awal Mahal: Investasi awal buat peralatan pengecoran kontinu mahal.
• Fleksibilitas Terbatas: Nggak fleksibel buat produksi dengan volume kecil atau produk yang beda-beda bentuknya.

Aplikasi Pengecoran Kontinu¶

Pengecoran kontinu banyak dipake di industri baja dan logam non-ferrous buat produksi massal produk-produk panjang kayak billet baja, bloom baja, slab baja, bar aluminium, bar tembaga, dan lain-lain. Produk-produk ini jadi bahan baku buat proses manufaktur selanjutnya kayak rolling, forging, atau extrusion.

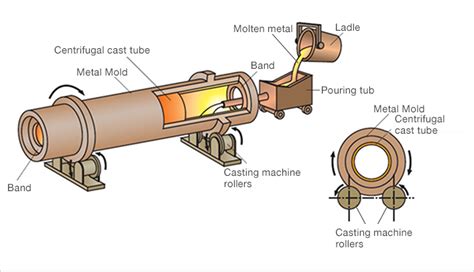

5. Pengecoran Sentrifugal (Centrifugal Casting)¶

Teknik ini memanfaatkan gaya sentrifugal buat mengisi cetakan dan memadatkan logam cair. Cetakannya diputar dengan kecepatan tinggi saat penuangan logam cair.

Proses Pengecoran Sentrifugal¶

1. Pembuatan Cetakan: Cetakan biasanya berbentuk silinder atau tabung, dan bisa dibuat dari pasir, logam, atau keramik. Cetakan dipasang pada mesin putar.
2. Pemanasan Cetakan: Cetakan dipanasin dulu kalo perlu.
3. Penuangan Logam Cair: Cetakan diputar dengan kecepatan tinggi, kemudian logam cair dituang ke dalam cetakan. Gaya sentrifugal bakal mendorong logam cair ke dinding cetakan dan mengisi seluruh rongga cetakan.
4. Pendinginan dan Pembekuan: Logam cair mendingin dan membeku di dalam cetakan yang terus berputar. Gaya sentrifugal juga membantu memadatkan logam cair dan ngilangin gas atau kotoran yang terjebak.
5. Penghentian Putaran dan Pengambilan Coran: Setelah coran cukup dingin, putaran cetakan dihentikan dan coran dikeluarin dari cetakan.
6. Finishing: Coran dibersihin dan dilakuin finishing kalo perlu.

Kelebihan Pengecoran Sentrifugal¶

• Kualitas Coran Baik: Gaya sentrifugal membantu memadatkan logam cair, ngilangin gas atau kotoran, dan menghasilkan coran yang lebih padat dan bebas cacat.
• Sifat Mekanik Lebih Baik: Coran sentrifugal punya sifat mekanik yang lebih baik karena struktur mikronya lebih halus dan homogen.
• Hemat Material: Pada true centrifugal casting, nggak butuh core atau sistem gating, jadi pemakaian material lebih efisien.
• Cocok buat Bentuk Silinder: Cocok banget buat bikin produk-produk berbentuk silinder atau tabung kayak pipa, bushing, liner silinder, dan lain-lain.

Kekurangan Pengecoran Sentrifugal¶

• Bentuk Terbatas: Terutama cocok buat bentuk silinder atau simetris putar.
• Peralatan Khusus: Butuh peralatan khusus buat muter cetakan dengan kecepatan tinggi.
• Ukuran Terbatas: Ukuran coran agak terbatas tergantung kapasitas mesin putarnya.

Aplikasi Pengecoran Sentrifugal¶

Pengecoran sentrifugal banyak dipake buat bikin pipa besi cor, pipa baja, bushing, bearing, liner silinder, roda gigi cincin, dan produk-produk silinder lainnya.

Material yang Biasa Dipakai dalam Teknik Cor¶

Teknik cor itu fleksibel banget soal material. Hampir semua jenis material yang bisa dilebur atau dicairin bisa dicor. Tapi, material yang paling umum dipake dalam teknik cor adalah logam.

Logam Ferrous¶

Logam ferrous adalah logam yang mengandung besi sebagai unsur utama. Contohnya:

• Besi Cor (Cast Iron): Besi cor punya kekuatan tekan yang baik, tahan aus, dan harganya relatif murah. Banyak dipake buat blok mesin, housing pompa, manifold, dan komponen mesin lainnya.
• Baja Cor (Cast Steel): Baja cor lebih kuat dan lebih ulet daripada besi cor. Dipake buat komponen struktural, roda gigi, crankshaft, dan komponen mesin yang butuh kekuatan tinggi.
• Baja Tahan Karat Cor (Cast Stainless Steel): Baja tahan karat cor punya ketahanan korosi yang baik. Dipake buat komponen yang kontak sama lingkungan korosif kayak valve, pompa, dan peralatan kimia.

Logam Non-Ferrous¶

Logam non-ferrous adalah logam yang nggak mengandung besi atau kandungan besinya sedikit banget. Contohnya:

• Aluminium Cor (Cast Aluminum): Aluminium cor ringan, tahan korosi, dan konduktivitas termalnya baik. Dipake buat komponen otomotif (blok mesin, cylinder head, transmisi), komponen pesawat terbang, dan housing elektronik.
• Paduan Aluminium Cor (Cast Aluminum Alloys): Paduan aluminium cor punya sifat yang lebih baik daripada aluminium murni, kayak kekuatan yang lebih tinggi atau ketahanan panas yang lebih baik.
• Kuningan Cor (Cast Brass): Kuningan cor punya ketahanan korosi yang baik, mudah dimesin, dan warnanya menarik. Dipake buat fitting pipa, valve, komponen dekoratif, dan komponen listrik.
• Perunggu Cor (Cast Bronze): Perunggu cor lebih kuat dan lebih tahan korosi daripada kuningan. Dipake buat bearing, bushing, komponen kapal laut, dan patung.

Selain logam, teknik cor juga bisa dipake buat material lain kayak:

• Plastik: Pengecoran plastik (plastic casting) dipake buat bikin prototipe, part volume rendah, atau part ukuran besar dari plastik.
• Beton: Pengecoran beton (concrete casting) dipake buat bikin berbagai elemen bangunan kayak balok, kolom, panel dinding, atau produk dekoratif dari beton.
• Kaca: Pengecoran kaca (glass casting) dipake buat bikin karya seni kaca, lensa, atau produk kaca khusus.

Tips Memilih Teknik Cor yang Tepat¶

Memilih teknik cor yang tepat itu penting banget biar hasil corannya sesuai sama kebutuhan dan biayanya juga efisien. Berikut ini beberapa tips yang bisa jadi pertimbangan:

1. Jenis Material: Material yang mau dicor bakal nentuin teknik cor yang cocok. Misalnya, buat logam dengan titik lebur tinggi mungkin nggak cocok pake die casting yang cetakannya juga dari logam.
2. Bentuk dan Kompleksitas Coran: Bentuk coran yang rumit dan detail biasanya lebih cocok pake investment casting atau die casting. Bentuk yang sederhana dan besar bisa pake sand casting.
3. Jumlah Produksi: Buat produksi massal, teknik cor kayak die casting atau continuous casting lebih efisien. Buat produksi satuan atau volume kecil, sand casting atau investment casting mungkin lebih ekonomis.
4. Kualitas Permukaan dan Akurasi Dimensi: Kalo butuh permukaan yang halus dan akurasi dimensi yang tinggi, investment casting atau die casting adalah pilihan yang lebih baik daripada sand casting.
5. Biaya: Biaya produksi juga jadi pertimbangan penting. Sand casting biasanya paling murah, sementara investment casting paling mahal. Die casting ada di tengah-tengah.
6. Ukuran Coran: Ukuran coran juga bisa nentuin teknik cor yang cocok. Sand casting bisa buat coran ukuran besar, sementara investment casting biasanya lebih cocok buat coran ukuran kecil sampai menengah.

Dengan mempertimbangkan faktor-faktor di atas, kita bisa milih teknik cor yang paling tepat buat aplikasi yang kita butuhin.

Fakta Menarik Seputar Teknik Cor¶

• Sejarah Panjang: Teknik cor adalah salah satu teknik manufaktur tertua di dunia. Bukti arkeologis nunjukkin kalo manusia udah ngecor perunggu sejak zaman perunggu, sekitar 4000 tahun sebelum Masehi!
• Patung Liberty: Patung Liberty yang ikonik di New York itu ternyata juga dibuat pake teknik cor lho! Rangka dalamnya dibuat dari besi cor, sementara lapisan luarnya dari tembaga yang dibentuk dengan teknik repoussé (semacam teknik cor lembaran).
• Industri Otomotif: Industri otomotif itu salah satu pengguna teknik cor terbesar. Hampir semua komponen mesin mobil kayak blok mesin, cylinder head, transmisi, manifold, piston, dan lain-lain dibikin pake teknik cor.
• Seni dan Patung: Teknik cor juga banyak dipake buat bikin karya seni dan patung. Patung perunggu yang kita liat di museum atau taman-taman itu biasanya dibuat pake teknik investment casting atau sand casting.
• Inovasi Terus Berkembang: Meskipun udah tua, teknik cor terus berkembang dan berinovasi. Sekarang ada teknik cor modern kayak lost foam casting, vacuum casting, squeeze casting, dan lain-lain yang punya kelebihan masing-masing.

Teknik cor emang keren ya! Dari zaman dulu sampai sekarang, teknik ini tetep jadi andalan buat bikin berbagai macam benda.

Nah, itu dia penjelasan lengkap tentang teknik cor. Gimana, jadi lebih paham kan sekarang? Kalo ada pertanyaan atau pengalaman menarik soal teknik cor, jangan ragu buat tulis di kolom komentar ya!
