Mesin Bubut: Panduan Lengkap, Fungsi, Jenis, dan Cara Kerjanya!

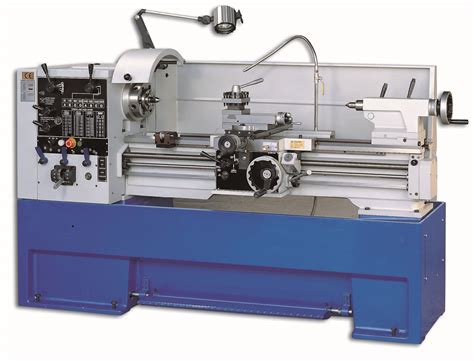

Mesin bubut, atau yang sering disebut lathe machine dalam bahasa Inggris, adalah salah satu perkakas mesin yang paling fundamental dalam dunia manufaktur. Bayangkan sebuah alat yang bisa memutar benda kerja dengan kecepatan tinggi, sementara alat potong bergerak untuk membentuk material tersebut menjadi berbagai macam bentuk yang diinginkan. Nah, itulah gambaran sederhana dari mesin bubut. Mesin ini sudah ada sejak lama dan terus berkembang, menjadi tulang punggung banyak industri mulai dari otomotif hingga pembuatan perhiasan.
Komponen Utama Mesin Bubut¶
Setiap mesin bubut, baik yang manual maupun yang canggih, memiliki beberapa komponen penting yang bekerja sama untuk menjalankan fungsinya. Memahami komponen-komponen ini akan membantu kita lebih mengerti cara kerja mesin bubut secara keseluruhan. Yuk, kita bahas satu per satu:
Kepala Tetap (Headstock)¶
Kepala tetap atau headstock adalah jantungnya mesin bubut. Bagian ini terletak di sisi kiri mesin dan berfungsi sebagai rumah bagi mekanisme utama yang memutar benda kerja. Di dalam headstock terdapat:
- Spindle: Ini adalah poros utama yang berputar dan memegang benda kerja. Spindle biasanya terbuat dari baja berkualitas tinggi dan dirancang agar presisi dalam putarannya.
- Chuck atau Faceplate: Alat ini terpasang di spindle dan digunakan untuk mencekam benda kerja. Chuck biasanya digunakan untuk benda kerja berbentuk silindris, sedangkan faceplate untuk benda kerja yang lebih besar atau tidak beraturan.
- Gearbox Kecepatan: Gearbox ini mengatur kecepatan putaran spindle. Operator bisa memilih kecepatan yang sesuai dengan material benda kerja dan jenis operasi pemesinan yang dilakukan.
- Motor Penggerak: Motor listrik memberikan tenaga untuk memutar spindle melalui sistem transmisi (biasanya berupa sabuk atau roda gigi).
Ekor Tetap (Tailstock)¶
Berlawanan dengan headstock, ada tailstock yang terletak di sisi kanan mesin bubut. Tailstock ini bisa digeser sepanjang bed mesin dan dikunci pada posisi yang diinginkan. Fungsi utama tailstock adalah:
- Menyokong Benda Kerja Panjang: Saat mengerjakan benda kerja yang panjang, tailstock digunakan untuk memberikan dukungan tambahan pada ujung benda kerja yang bebas. Ini mencegah benda kerja melengkung atau bergetar saat diputar.
- Memegang Bor atau Reamer: Tailstock juga bisa digunakan untuk memegang alat potong seperti bor atau reamer untuk melakukan operasi pengeboran atau memperbesar lubang pada benda kerja yang berputar.
- Pusat Putar (Center): Tailstock biasanya dilengkapi dengan pusat putar (center) yang dimasukkan ke dalam lubang pusat pada ujung benda kerja. Ini memberikan dukungan yang stabil dan memungkinkan benda kerja berputar dengan presisi.
Alas Mesin (Bed)¶
Bed atau alas mesin adalah fondasi utama dari mesin bubut. Bentuknya memanjang dan kokoh, biasanya terbuat dari besi cor yang berat. Fungsi bed adalah:
- Menyediakan Jalur Gerak: Bed memiliki jalur atau rel presisi yang menjadi panduan bagi carriage dan tailstock untuk bergerak sepanjang mesin.
- Menopang Semua Komponen: Bed menopang semua komponen utama mesin bubut, termasuk headstock, tailstock, dan carriage. Kekuatan dan kekakuan bed sangat penting untuk menjaga stabilitas dan akurasi pemesinan.
- Menyerap Getaran: Massa bed yang besar membantu menyerap getaran yang dihasilkan selama proses pemesinan, sehingga meningkatkan kualitas permukaan hasil bubutan.
Kereta Erat (Carriage)¶
Carriage atau kereta eret adalah bagian mesin bubut yang bergerak di atas bed dan membawa alat potong. Carriage terdiri dari beberapa komponen lagi, yaitu:
- Saddle: Ini adalah bagian dasar carriage yang meluncur di atas bed.
- Cross-Slide: Terpasang di atas saddle, cross-slide bergerak tegak lurus terhadap sumbu spindle. Gerakan cross-slide digunakan untuk mengatur kedalaman pemotongan.
- Compound Rest: Terletak di atas cross-slide, compound rest bisa diputar pada sudut tertentu. Ini berguna untuk membuat tirus atau chamfer.
- Tool Post: Ini adalah tempat untuk memasang alat potong (pahat bubut). Ada berbagai jenis tool post, mulai dari yang sederhana hingga yang quick change tool post untuk penggantian pahat yang cepat.
- Apron: Bagian depan carriage yang berisi mekanisme penggerak carriage dan cross-slide, termasuk feed rod dan lead screw.
Mekanisme Pemakanan (Feed Mechanism)¶
Mekanisme pemakanan atau feed mechanism adalah sistem yang menggerakkan carriage dan cross-slide secara otomatis dengan kecepatan yang terkontrol. Mekanisme ini penting untuk menghasilkan permukaan bubutan yang halus dan presisi. Ada dua jenis utama pemakanan:
- Pemakanan Otomatis (Automatic Feed): Menggunakan feed rod atau lead screw yang digerakkan oleh gearbox pemakanan. Kecepatan pemakanan bisa diatur sesuai kebutuhan.
- Pemakanan Manual (Manual Feed): Operator menggerakkan carriage dan cross-slide menggunakan handwheel. Pemakanan manual biasanya digunakan untuk operasi yang lebih halus atau saat pemesinan bentuk yang kompleks.
Jenis-Jenis Mesin Bubut¶
Seiring perkembangan teknologi, mesin bubut hadir dalam berbagai jenis dengan kemampuan dan spesifikasi yang berbeda-beda. Pemilihan jenis mesin bubut tergantung pada jenis pekerjaan, ukuran benda kerja, dan tingkat presisi yang dibutuhkan. Berikut beberapa jenis mesin bubut yang umum digunakan:
Mesin Bubut Bangku (Bench Lathe)¶
Mesin bubut bangku adalah jenis mesin bubut yang berukuran kecil dan ringan, dirancang untuk diletakkan di atas meja kerja atau bangku. Mesin ini ideal untuk pekerjaan ringan dan presisi kecil, seperti pembuatan komponen elektronik, model, atau perhiasan. Kelebihan mesin bubut bangku adalah ukurannya yang kompak, mudah dipindahkan, dan harganya yang relatif terjangkau.
Mesin Bubut Standar (Engine Lathe)¶
Mesin bubut standar, atau sering disebut engine lathe, adalah jenis mesin bubut yang paling umum dan serbaguna. Mesin ini memiliki ukuran dan kapasitas yang lebih besar dari mesin bubut bangku, mampu mengerjakan berbagai jenis pekerjaan bubut dengan material yang beragam. Engine lathe banyak digunakan di bengkel-bengkel umum, sekolah teknik, dan industri manufaktur skala kecil hingga menengah.
Mesin Bubut Tugas Berat (Heavy Duty Lathe)¶
Mesin bubut tugas berat dirancang untuk pekerjaan pemesinan material yang besar dan berat. Mesin ini memiliki konstruksi yang sangat kokoh, motor penggerak yang kuat, dan kapasitas pemesinan yang besar. Heavy duty lathe digunakan dalam industri berat seperti pembuatan kapal, pembangkit listrik, dan industri pertambangan.
Mesin Bubut CNC (CNC Lathe)¶
Mesin bubut CNC (Computer Numerical Control) adalah mesin bubut modern yang operasinya dikendalikan oleh komputer. Program CNC dimasukkan ke dalam mesin, dan mesin akan secara otomatis menjalankan serangkaian operasi pemesinan sesuai program tersebut. Keunggulan mesin bubut CNC adalah tingkat presisi yang sangat tinggi, kemampuan untuk membuat bentuk yang kompleks, dan produktivitas yang tinggi. Mesin bubut CNC banyak digunakan dalam industri manufaktur massal dan industri yang membutuhkan presisi tinggi seperti aerospace dan otomotif.
Mesin Bubut Vertikal (Vertical Lathe)¶
Mesin bubut vertikal memiliki spindle yang posisinya vertikal, berbeda dengan mesin bubut horizontal yang umum. Mesin ini ideal untuk mengerjakan benda kerja yang besar dan berat, terutama yang berbentuk cakram atau silinder pendek. Karena benda kerja diletakkan di atas meja putar horizontal, gaya gravitasi membantu menstabilkan benda kerja selama pemesinan.
Mesin Bubut Revolver (Turret Lathe)¶
Mesin bubut revolver atau turret lathe dirancang untuk produksi massal komponen yang relatif kompleks. Mesin ini dilengkapi dengan turret atau kepala многосторонняя yang bisa memuat beberapa alat potong sekaligus. Turret bisa diputar untuk mengganti alat potong secara cepat, sehingga mengurangi waktu setup dan meningkatkan efisiensi produksi.
Prinsip Kerja Mesin Bubut¶
Prinsip kerja mesin bubut cukup sederhana namun sangat efektif. Pada dasarnya, mesin bubut bekerja dengan cara memutar benda kerja pada kecepatan tertentu, kemudian alat potong (pahat bubut) digerakkan untuk menyayat material dari benda kerja tersebut. Gerakan relatif antara benda kerja yang berputar dan pahat yang bergerak inilah yang menghasilkan bentuk yang diinginkan.
Proses pemesinan bubut melibatkan beberapa gerakan utama:
- Gerakan Putar (Cutting Motion): Benda kerja diputar oleh spindle mesin. Kecepatan putaran spindle diatur berdasarkan material benda kerja, jenis pahat, dan jenis operasi pemesinan.
- Gerakan Pemakanan (Feed Motion): Pahat bubut digerakkan secara linier sepanjang atau melintang terhadap sumbu benda kerja. Gerakan pemakanan ini bisa dilakukan secara manual atau otomatis.
- Gerakan Pemotongan (Depth of Cut): Kedalaman pemotongan diatur dengan menggerakkan cross-slide untuk mendekatkan atau menjauhkan pahat dari sumbu benda kerja.
Dengan mengkombinasikan gerakan-gerakan ini, mesin bubut mampu menghasilkan berbagai macam bentuk seperti silinder, tirus, ulir, permukaan rata, dan bentuk-bentuk kompleks lainnya.
Aplikasi Mesin Bubut dalam Industri¶
Mesin bubut memiliki peran yang sangat vital dalam berbagai industri manufaktur. Kemampuannya untuk membentuk material dengan presisi tinggi menjadikannya alat yang tak tergantikan dalam pembuatan berbagai komponen dan produk. Berikut beberapa contoh aplikasi mesin bubut di berbagai industri:
- Industri Otomotif: Mesin bubut digunakan untuk membuat berbagai komponen mesin mobil dan motor, seperti poros engkol, poros cam, piston, roda gigi, dan komponen sistem transmisi.
- Industri Dirgantara (Aerospace): Industri dirgantara membutuhkan komponen dengan presisi dan kualitas tinggi. Mesin bubut CNC digunakan untuk membuat komponen pesawat terbang, roket, dan satelit, seperti komponen mesin jet, landing gear, dan struktur rangka pesawat.
- Industri Permesinan: Mesin bubut digunakan untuk membuat komponen mesin-mesin industri, seperti poros, roda gigi, bearing housing, dan komponen hidrolik.
- Industri Elektronik: Mesin bubut bangku dan bubut CNC digunakan untuk membuat komponen elektronik yang kecil dan presisi, seperti konektor, pin, dan housing sensor.
- Industri Medis: Mesin bubut digunakan untuk membuat alat-alat medis dan implan dengan presisi tinggi, seperti implan tulang, komponen alat bedah, dan komponen alat diagnostik.
- Industri Perhiasan: Mesin bubut kecil digunakan untuk membuat berbagai macam perhiasan, seperti cincin, gelang, liontin, dan anting-anting.
- Industri Minyak dan Gas: Mesin bubut tugas berat digunakan untuk membuat komponen peralatan pengeboran dan produksi minyak dan gas, seperti pipa, katup, dan konektor.
Kelebihan dan Kekurangan Mesin Bubut¶
Seperti halnya perkakas mesin lainnya, mesin bubut memiliki kelebihan dan kekurangan. Memahami hal ini penting untuk memilih dan menggunakan mesin bubut dengan tepat.
Kelebihan Mesin Bubut:¶
- Versatilitas Tinggi: Mesin bubut mampu mengerjakan berbagai jenis operasi pemesinan, mulai dari pembubutan silindris, facing, grooving, chamfering, threading, hingga drilling dan boring.
- Presisi Tinggi: Mesin bubut, terutama mesin bubut CNC, mampu menghasilkan komponen dengan tingkat presisi yang sangat tinggi dan toleransi yang ketat.
- Kualitas Permukaan Baik: Proses pembubutan menghasilkan permukaan yang relatif halus dan presisi, sehingga seringkali tidak memerlukan proses finishing tambahan.
- Berbagai Material: Mesin bubut dapat digunakan untuk memotong berbagai jenis material, mulai dari logam (baja, aluminium, kuningan, dll.), plastik, kayu, hingga komposit.
- Skalabilitas Produksi: Mesin bubut dapat digunakan untuk produksi satuan, produksi massal, maupun produksi dengan variasi produk yang tinggi (terutama mesin bubut CNC).
Kekurangan Mesin Bubut:¶
- Membutuhkan Operator Terampil: Untuk mesin bubut manual, dibutuhkan operator yang terampil dan berpengalaman untuk menghasilkan produk yang berkualitas.
- Proses Pemesinan Relatif Lambat: Dibandingkan dengan proses manufaktur lainnya seperti milling atau stamping, proses bubut mungkin lebih lambat untuk beberapa jenis komponen.
- Investasi Awal Mahal: Mesin bubut, terutama mesin bubut CNC, membutuhkan investasi awal yang cukup besar.
- Ruang Kerja: Mesin bubut, terutama jenis heavy duty, membutuhkan ruang kerja yang cukup luas dan fondasi yang kuat.
- Bahaya Potensi Kecelakaan: Pengoperasian mesin bubut melibatkan benda kerja yang berputar cepat dan alat potong yang tajam, sehingga potensi kecelakaan kerja selalu ada jika tidak berhati-hati.
Tips Aman dan Efektif Menggunakan Mesin Bubut¶
Menggunakan mesin bubut membutuhkan kehati-hatian dan pemahaman yang baik tentang prosedur keselamatan. Berikut beberapa tips untuk menggunakan mesin bubut secara aman dan efektif:
- Gunakan Peralatan Keselamatan: Selalu gunakan kacamata pelindung untuk melindungi mata dari serpihan logam. Gunakan juga pakaian kerja yang pas, hindari pakaian longgar atau perhiasan yang bisa tersangkut mesin.
- Periksa Kondisi Mesin: Sebelum memulai pekerjaan, periksa kondisi mesin bubut. Pastikan semua komponen berfungsi dengan baik, tidak ada baut yang kendor, dan pelumasan mencukupi.
- Cekam Benda Kerja dengan Benar: Pastikan benda kerja tercekam dengan kuat dan aman pada chuck atau faceplate. Pengecekan yang tidak benar bisa menyebabkan benda kerja terlepas saat berputar dan membahayakan.
- Pilih Pahat yang Tepat: Gunakan pahat bubut yang sesuai dengan material benda kerja dan jenis operasi pemesinan. Pahat yang tumpul atau tidak sesuai bisa menyebabkan getaran, hasil permukaan buruk, atau bahkan kerusakan pahat dan benda kerja.
- Atur Kecepatan dan Pemakanan yang Tepat: Sesuaikan kecepatan putaran spindle dan kecepatan pemakanan dengan material benda kerja, jenis pahat, dan kedalaman pemotongan. Kecepatan dan pemakanan yang tidak tepat bisa menyebabkan chatter, panas berlebihan, atau hasil permukaan yang kasar.
- Lakukan Pemotongan Bertahap: Hindari pemotongan yang terlalu dalam dalam satu kali jalan. Lakukan pemotongan bertahap untuk mengurangi beban pada pahat dan mesin, serta menghasilkan permukaan yang lebih halus.
- Perhatikan Suara dan Getaran Mesin: Dengarkan suara mesin saat beroperasi. Suara yang tidak normal atau getaran yang berlebihan bisa menjadi indikasi adanya masalah. Hentikan mesin dan periksa jika ada kejanggalan.
- Bersihkan Mesin Setelah Digunakan: Setelah selesai menggunakan mesin bubut, bersihkan serpihan logam dan kotoran dari mesin. Lumasi bagian-bagian yang bergerak secara teratur untuk menjaga kinerja mesin.
- Pelajari Manual Mesin: Setiap mesin bubut memiliki manual penggunaan yang berisi informasi penting tentang pengoperasian, perawatan, dan keselamatan. Pelajari manual mesin bubut yang Anda gunakan dengan seksama.
- Dapatkan Pelatihan yang Tepat: Jika Anda baru pertama kali menggunakan mesin bubut, sebaiknya dapatkan pelatihan dari operator yang berpengalaman atau ikuti kursus pelatihan mesin bubut.
Fakta Menarik tentang Mesin Bubut¶
Mesin bubut adalah salah satu perkakas mesin tertua dan paling penting dalam sejarah peradaban manusia. Berikut beberapa fakta menarik tentang mesin bubut:
- Sejarah Panjang: Konsep mesin bubut sudah ada sejak zaman Mesir Kuno, sekitar 1300 SM. Mesin bubut awal digerakkan secara manual atau menggunakan tenaga air.
- Revolusi Industri: Mesin bubut memainkan peran kunci dalam Revolusi Industri. Pengembangan mesin bubut yang lebih efisien dan presisi memungkinkan produksi massal komponen mesin uap, tekstil, dan berbagai produk industri lainnya.
- Henry Maudslay: Henry Maudslay, seorang insinyur Inggris, dianggap sebagai bapak mesin bubut modern. Pada akhir abad ke-18, ia mengembangkan mesin bubut dengan carriage yang bergerak secara mekanis dan lead screw untuk membuat ulir yang presisi. Inovasi ini merevolusi dunia manufaktur.
- Beragam Ukuran: Mesin bubut hadir dalam berbagai ukuran, mulai dari mesin bubut bangku yang kecil hingga mesin bubut vertikal raksasa yang mampu mengerjakan benda kerja berdiameter beberapa meter.
- Terus Berkembang: Meskipun sudah tua, teknologi mesin bubut terus berkembang. Mesin bubut CNC modern dilengkapi dengan fitur-fitur canggih seperti automatic tool changer, probbing system, dan kemampuan multi-axis machining.
- Seni Bubut Kayu: Selain untuk logam, mesin bubut juga digunakan secara luas dalam seni bubut kayu. Para seniman bubut kayu menciptakan karya seni yang indah dan rumit dari kayu menggunakan mesin bubut khusus.
- Balap Bubut: Ada kompetisi balap bubut (lathe speed turning competition) di mana para operator mesin bubut berkompetisi untuk membuat komponen tertentu dalam waktu tercepat dengan tetap menjaga kualitas.
Kesimpulan¶
Mesin bubut adalah perkakas mesin yang sangat penting dan serbaguna dalam dunia manufaktur. Dari komponen otomotif hingga instrumen medis presisi, mesin bubut memainkan peran krusial dalam membentuk dunia modern kita. Memahami prinsip kerja, jenis-jenis, komponen, dan cara penggunaan mesin bubut adalah langkah awal untuk menguasai teknologi manufaktur yang fundamental ini. Dengan perkembangan teknologi CNC, mesin bubut terus berevolusi dan tetap menjadi tulang punggung industri manufaktur di masa depan.
Bagaimana? Apakah artikel ini membantumu memahami lebih dalam tentang mesin bubut? Jika ada pertanyaan atau pengalaman menarik seputar mesin bubut, jangan ragu untuk berbagi di kolom komentar di bawah ya!
