Topologi Bus: Panduan Lengkap, Kelebihan & Kekurangan yang Wajib Kamu Tahu!

Table of Contents

Topologi bus adalah salah satu konfigurasi jaringan komputer yang paling sederhana dan klasik. Meskipun mungkin tidak sepopuler dulu, memahami topologi bus penting karena menjadi dasar bagi banyak konsep jaringan lainnya. Yuk, kita bahas lebih dalam tentang apa itu topologi bus, cara kerjanya, kelebihan kekurangannya, dan kenapa kamu perlu tahu tentang ini.

Apa Sebenarnya Topologi Bus Itu?¶

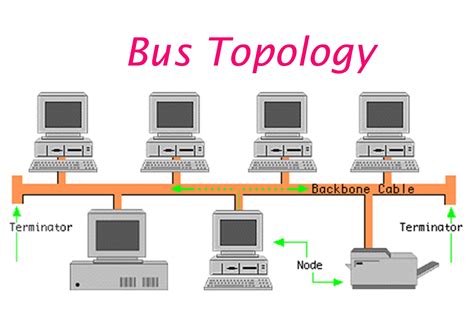

Topologi bus, atau bus topology, adalah jenis topologi jaringan di mana semua perangkat dalam jaringan terhubung ke satu kabel utama. Kabel ini bertindak sebagai tulang punggung atau bus (seperti bus transportasi) yang menjadi media komunikasi utama. Bayangkan sebuah jalan lurus panjang, dan semua rumah di sepanjang jalan itu terhubung langsung ke jalan tersebut. Itulah gambaran sederhana dari topologi bus.

Dalam topologi bus, data dikirimkan melalui kabel utama ini dan dapat diakses oleh semua perangkat yang terhubung. Setiap perangkat memiliki alamat unik, dan ketika data dikirim, data tersebut akan menyebar ke seluruh jaringan. Namun, hanya perangkat yang memiliki alamat tujuan yang sesuai yang akan memproses data tersebut. Perangkat lain akan mengabaikannya.

Analogi Sederhana: Jalan Raya Satu Jalur¶

Untuk mempermudah pemahaman, bayangkan topologi bus seperti jalan raya satu jalur yang panjang. Di sepanjang jalan ini, ada beberapa rumah (perangkat komputer) yang berjejer. Setiap rumah memiliki alamat yang berbeda.

Ketika satu rumah (komputer A) ingin mengirim pesan (data) ke rumah lain (komputer B), rumah A akan menaruh pesan tersebut di jalan raya (kabel utama). Pesan ini akan berjalan sepanjang jalan raya dan melewati semua rumah. Setiap rumah (komputer) akan melihat pesan tersebut, tetapi hanya rumah dengan alamat yang sesuai (komputer B) yang akan mengambil dan membaca pesan tersebut. Rumah-rumah lain akan mengabaikan pesan yang bukan untuk mereka.

Cara Kerja Topologi Bus: Komunikasi dalam Satu Kabel¶

Cara kerja topologi bus cukup sederhana, namun ada beberapa detail penting yang perlu dipahami. Berikut adalah langkah-langkah dasar cara kerja topologi bus:

1. Pengiriman Sinyal: Ketika sebuah perangkat ingin mengirim data, perangkat tersebut mengirimkan sinyal data melalui kabel utama. Sinyal ini menyebar ke seluruh jaringan, menjangkau semua perangkat yang terhubung.
2. Pengecekan Alamat: Setiap perangkat dalam jaringan akan menerima sinyal data tersebut. Kemudian, setiap perangkat akan memeriksa alamat tujuan yang tertera pada sinyal data.
3. Penerimaan Data: Jika alamat tujuan pada sinyal data sesuai dengan alamat perangkat tersebut, maka perangkat tersebut akan menerima dan memproses data. Jika alamat tujuan tidak sesuai, perangkat akan mengabaikan data tersebut.
4. Terminator: Di ujung kabel utama topologi bus, terdapat terminator. Terminator ini berfungsi untuk menyerap sinyal data yang mencapai ujung kabel. Tujuannya adalah untuk mencegah sinyal data memantul kembali ke kabel dan menyebabkan gangguan atau collision (tabrakan data).

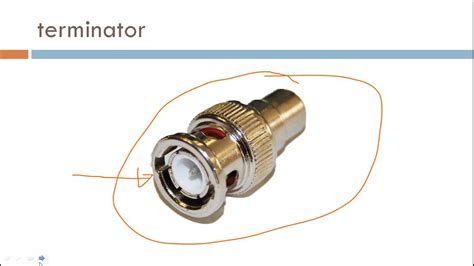

Terminator: Penutup Jalur yang Penting¶

Terminator adalah komponen penting dalam topologi bus. Bayangkan lagi jalan raya satu jalur tadi. Jika tidak ada ujung jalan yang jelas, mobil (data) bisa terus berjalan tanpa henti dan menyebabkan kekacauan. Nah, terminator ini seperti rambu “jalan buntu” di ujung jalan raya.

Fungsi utama terminator adalah:

• Mencegah Pantulan Sinyal: Tanpa terminator, sinyal data yang mencapai ujung kabel akan memantul kembali. Pantulan ini bisa mengganggu sinyal data lain yang sedang dikirim, menyebabkan collision dan korupsi data.
• Menyerap Sinyal: Terminator menyerap sinyal, sehingga sinyal tersebut tidak lagi aktif setelah mencapai ujung kabel. Ini memastikan bahwa hanya ada satu sinyal data aktif dalam kabel pada satu waktu, mengurangi risiko collision.

Tabrakan Data: Masalah yang Harus Dihindari¶

Salah satu tantangan utama dalam topologi bus adalah potensi terjadinya collision atau tabrakan data. Collision terjadi ketika dua atau lebih perangkat mencoba mengirim data secara bersamaan melalui kabel utama. Karena hanya ada satu jalur komunikasi, data dari perangkat-perangkat ini bisa bertabrakan dan menjadi rusak atau hilang.

Untuk mengatasi masalah collision, topologi bus biasanya menggunakan mekanisme yang disebut CSMA/CD (Carrier Sense Multiple Access with Collision Detection). Cara kerjanya begini:

1. Carrier Sense (Deteksi Sinyal): Sebelum mengirim data, perangkat akan “mendengarkan” kabel utama untuk memastikan tidak ada perangkat lain yang sedang mengirim data. Jika kabel sedang kosong (tidak ada sinyal), perangkat boleh mulai mengirim data.
2. Multiple Access (Akses Bersama): Beberapa perangkat dapat mengakses kabel utama untuk mengirim data, tetapi hanya satu perangkat yang boleh mengirim pada satu waktu.
3. Collision Detection (Deteksi Tabrakan): Jika dua perangkat secara bersamaan mencoba mengirim data dan terjadi collision, perangkat-perangkat tersebut akan mendeteksi collision. Ketika collision terdeteksi, kedua perangkat akan berhenti mengirim data, mengirimkan sinyal jamming (sinyal gangguan) untuk memberitahu perangkat lain tentang collision, dan kemudian menunggu waktu acak sebelum mencoba mengirim data kembali.

Mekanisme CSMA/CD ini membantu mengurangi risiko collision dan memastikan komunikasi yang lebih efisien dalam topologi bus. Namun, dengan semakin banyaknya perangkat dalam jaringan, potensi collision tetap ada dan dapat mempengaruhi kinerja jaringan.

Kelebihan dan Kekurangan Topologi Bus: Menimbang Untung Ruginya¶

Seperti semua jenis topologi jaringan, topologi bus memiliki kelebihan dan kekurangan. Memahami ini penting untuk menentukan apakah topologi bus cocok untuk kebutuhan jaringan tertentu.

Kelebihan Topologi Bus¶

• Sederhana dan Mudah Diimplementasikan: Topologi bus adalah salah satu topologi jaringan yang paling sederhana. Instalasi dan konfigurasi jaringan bus relatif mudah dan tidak memerlukan perangkat keras jaringan yang rumit seperti switch atau hub.
• Biaya Rendah: Karena kesederhanaannya, topologi bus biasanya lebih murah untuk diimplementasikan dibandingkan topologi lain seperti star atau mesh. Hanya dibutuhkan sedikit kabel dan konektor.
• Skala Kecil yang Efisien: Untuk jaringan kecil dengan jumlah perangkat yang terbatas, topologi bus bisa cukup efisien dan efektif. Biaya implementasi yang rendah menjadikannya pilihan menarik untuk skala kecil.
• Tidak Memerlukan Hub atau Switch: Topologi bus tidak memerlukan perangkat pusat seperti hub atau switch. Ini mengurangi biaya dan kompleksitas jaringan.
• Mudah Ditambah Perangkat Baru: Menambah perangkat baru ke jaringan bus relatif mudah. Cukup sambungkan perangkat baru ke kabel utama.

Kekurangan Topologi Bus¶

• Single Point of Failure: Ini adalah kekurangan paling signifikan dari topologi bus. Jika kabel utama mengalami kerusakan atau putus, seluruh jaringan akan lumpuh. Semua komunikasi akan terhenti karena kabel utama adalah jalur komunikasi tunggal.
• Sulit Dideteksi Kerusakan: Jika terjadi masalah dalam jaringan bus, sulit untuk mengidentifikasi sumber masalahnya. Kerusakan bisa terjadi di kabel utama, konektor, atau perangkat mana pun. Proses troubleshooting bisa memakan waktu.
• Kinerja Menurun dengan Banyak Perangkat: Semakin banyak perangkat yang terhubung ke jaringan bus, kinerja jaringan akan semakin menurun. Hal ini disebabkan oleh peningkatan potensi collision dan bandwidth yang harus dibagi oleh semua perangkat.
• Keamanan Rendah: Dalam topologi bus, semua perangkat berbagi media komunikasi yang sama. Ini berarti semua data yang dikirimkan dapat diakses oleh semua perangkat lain dalam jaringan (meskipun seharusnya hanya diproses oleh perangkat tujuan). Ini membuat topologi bus kurang aman dibandingkan topologi lain yang lebih terisolasi.
• Terbatas dalam Skala: Topologi bus tidak cocok untuk jaringan besar dengan banyak perangkat. Kinerja akan sangat buruk dan single point of failure menjadi risiko yang terlalu besar.
• Membutuhkan Terminator: Pemasangan terminator yang benar di ujung kabel sangat penting. Jika terminator tidak terpasang atau rusak, jaringan bisa tidak berfungsi dengan baik atau mengalami masalah collision yang parah.
• Sulit Dipindahkan dan Dikembangkan: Jika tata letak ruangan atau kebutuhan jaringan berubah, topologi bus sulit untuk dimodifikasi atau dikembangkan. Menambah atau memindahkan perangkat bisa rumit dan berpotensi mengganggu seluruh jaringan.

Kapan Topologi Bus Cocok Digunakan?¶

Meskipun memiliki banyak kekurangan, topologi bus masih relevan dalam beberapa situasi tertentu, terutama untuk aplikasi skala kecil dan khusus. Berikut adalah beberapa contoh kapan topologi bus mungkin masih cocok digunakan:

Contoh Penggunaan Topologi Bus di Masa Lalu¶

• Jaringan Komputer Awal: Topologi bus sangat populer di awal perkembangan jaringan komputer, terutama pada era Ethernet koaksial. Jaringan-jaringan awal ini biasanya berukuran kecil dan sederhana, sehingga topologi bus menjadi pilihan yang ekonomis dan mudah diimplementasikan.
• Jaringan Laboratorium Kecil: Di laboratorium atau lingkungan pendidikan dengan jumlah komputer yang terbatas, topologi bus bisa digunakan untuk membangun jaringan sederhana untuk berbagi data atau sumber daya.
• Jaringan Sementara atau Darurat: Dalam situasi darurat atau untuk jaringan sementara yang perlu dibangun dengan cepat dan biaya rendah, topologi bus bisa menjadi solusi praktis.

Penggunaan Topologi Bus di Era Modern¶

• Jaringan Kontrol Industri: Dalam beberapa sistem kontrol industri, topologi bus masih digunakan untuk menghubungkan perangkat-perangkat sensor dan kontrol. Kesederhanaan dan biaya rendah menjadi pertimbangan utama dalam aplikasi ini.
• Jaringan Kabel CCTV: Beberapa sistem CCTV yang lebih sederhana mungkin menggunakan topologi bus untuk menghubungkan kamera-kamera pengawas ke pusat kontrol.
• Jaringan Rumah Sederhana (Sangat Terbatas): Untuk jaringan rumah yang sangat kecil dengan hanya beberapa perangkat dan kebutuhan bandwidth rendah, topologi bus secara teoritis masih mungkin digunakan, meskipun sangat tidak disarankan karena keterbatasan dan kerentanannya. Topologi star dengan WiFi jauh lebih praktis dan umum saat ini.

Penting untuk diingat: Dalam kebanyakan kasus, terutama untuk jaringan bisnis atau rumah modern, topologi bus tidak direkomendasikan sebagai pilihan utama. Topologi star (dengan switch) dan topologi mesh menawarkan kinerja, keandalan, dan skalabilitas yang jauh lebih baik. Topologi bus lebih cocok untuk aplikasi yang sangat spesifik dan skala kecil di mana kesederhanaan dan biaya rendah menjadi prioritas utama, dan risiko single point of failure dapat diterima.

Perbandingan dengan Topologi Jaringan Lain: Bus vs. Star, Ring, dan Lainnya¶

Untuk lebih memahami posisi topologi bus, mari kita bandingkan dengan beberapa topologi jaringan lain yang umum:

Fitur	Topologi Bus	Topologi Star	Topologi Ring	Topologi Mesh
Struktur	Kabel tunggal sebagai tulang punggung	Perangkat terhubung ke pusat (hub/switch)	Lingkaran tertutup, setiap perangkat terhubung ke dua tetangga	Setiap perangkat terhubung ke banyak perangkat lain
Kemudahan Instalasi	Sangat mudah	Mudah	Sedikit lebih rumit	Lebih rumit
Biaya	Sangat rendah	Rendah hingga menengah	Menengah	Tinggi
Skalabilitas	Terbatas	Baik	Terbatas	Sangat baik
Redundansi	Rendah (single point of failure)	Sedang (kerusakan hub/switch pusat)	Sedang (kerusakan satu perangkat)	Tinggi (banyak jalur)
Kinerja	Menurun dengan banyak perangkat	Baik, terpusat pada switch	Menurun dengan banyak perangkat	Sangat baik, bandwidth terdistribusi
Keamanan	Rendah	Lebih baik dari bus	Lebih baik dari bus	Terbaik
Contoh Penggunaan	Jaringan kecil, sistem kontrol industri	Jaringan kantor, jaringan rumah	Jaringan token ring (historis)	Internet, jaringan backbone

Kesimpulan dari perbandingan: Topologi bus unggul dalam hal kesederhanaan dan biaya rendah, tetapi kalah jauh dalam hal skalabilitas, redundansi, kinerja, dan keamanan dibandingkan topologi lain seperti star dan mesh.

Tips Mengoptimalkan Jaringan Topologi Bus (Jika Terpaksa Menggunakan)¶

Meskipun topologi bus bukan pilihan ideal untuk kebanyakan jaringan modern, ada beberapa tips yang bisa kamu terapkan jika kamu terpaksa menggunakan atau mempertahankan jaringan bus yang sudah ada:

1. Gunakan Kabel Berkualitas Baik: Pastikan kabel utama yang digunakan berkualitas baik dan sesuai standar untuk jaringan. Kabel yang buruk bisa menyebabkan masalah sinyal dan collision.
2. Pasang Terminator yang Benar: Pastikan terminator terpasang dengan benar di kedua ujung kabel utama dan berfungsi dengan baik. Periksa terminator secara berkala.
3. Batasi Jumlah Perangkat: Jaga jumlah perangkat yang terhubung ke jaringan bus tetap minimal. Semakin sedikit perangkat, semakin baik kinerja dan semakin rendah risiko collision.
4. Hindari Lalu Lintas Data yang Tinggi: Topologi bus tidak cocok untuk aplikasi yang membutuhkan bandwidth tinggi atau lalu lintas data yang padat. Gunakan jaringan bus hanya untuk aplikasi yang ringan.
5. Lakukan Pemantauan Jaringan: Pantau kinerja jaringan secara berkala. Perhatikan tanda-tanda masalah seperti collision yang sering terjadi atau penurunan kinerja.
6. Pertimbangkan Upgrade: Jika memungkinkan dan jaringan bus mulai terasa tidak memadai, pertimbangkan untuk upgrade ke topologi jaringan yang lebih modern dan efisien seperti star atau mesh.

Kesimpulan: Topologi Bus dalam Lanskap Jaringan Modern¶

Topologi bus adalah fondasi penting dalam sejarah jaringan komputer. Kesederhanaan dan biaya rendahnya menjadikannya pilihan menarik di masa lalu, terutama untuk jaringan skala kecil. Namun, dengan perkembangan teknologi dan meningkatnya kebutuhan jaringan modern, topologi bus memiliki banyak keterbatasan.

Kekurangan seperti single point of failure, skalabilitas terbatas, dan kinerja yang menurun dengan banyak perangkat membuat topologi bus kurang ideal untuk kebanyakan aplikasi saat ini. Topologi star dan mesh menawarkan solusi yang lebih baik dalam hal kinerja, keandalan, dan skalabilitas.

Meskipun demikian, memahami topologi bus tetap penting sebagai dasar pengetahuan jaringan. Topologi bus masih relevan dalam aplikasi-aplikasi khusus dan skala kecil, terutama di mana kesederhanaan dan biaya rendah menjadi prioritas utama.

Bagaimana menurutmu tentang topologi bus? Apakah kamu pernah punya pengalaman menggunakan jaringan dengan topologi bus? Yuk, diskusi di kolom komentar!
